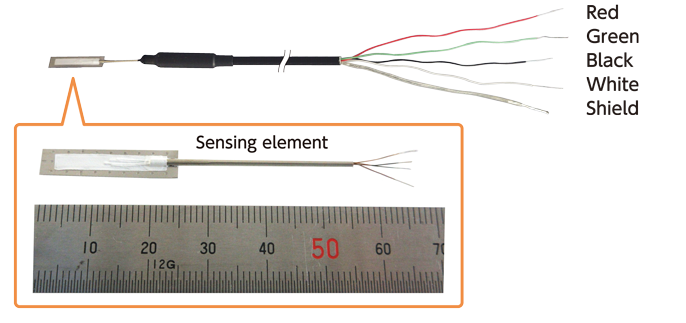

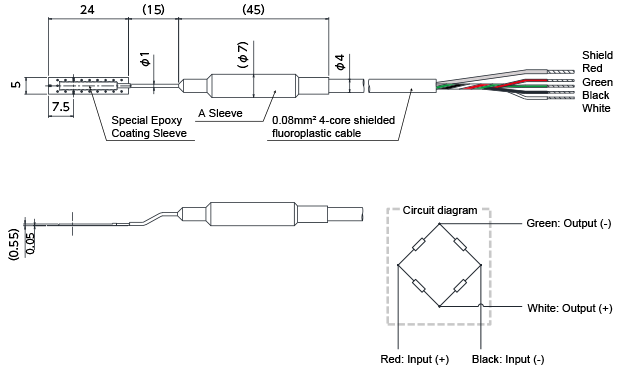

AW系列_高溫可焊接應變計
這些應變計具有應變檢測元件在耐腐蝕金屬管完全包封（除AW-6）。適合在不同的環境中使用，包括在液體或氣體。安裝時使用專用點焊機W-50R / W-50RB
可焊接應計類型：
詳細資料
AW系列_可焊接應變計 / 點焊機 型錄下載
AWM-8 3線1/4橋
| 適用材質 |
金屬 |
基底材料 |
不銹鋼或鉻鎳鐵合金 |
| 工作溫度(°C) |
-196~+300°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
RT~+300°C |
應變極限 |
1%
(10000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位 :mm)
| 型號 |
Gauge長度
(mm) |
基底 |
電阻值(Ω) |
| 尺寸(mm) |
材質 |
靜態/動態測量
300°C |
AWM- 8-1A-2-11.0 |
8 |
16×5 |
Inconel 600 |
120 |
| AWM- 8-1B-2-17.0 |
SUS304 |
每一包裝為一片應變計，可根據要求提供其他電纜長度 (按MI電纜每1m，乙烯電纜每0.5m訂購製作)
go top

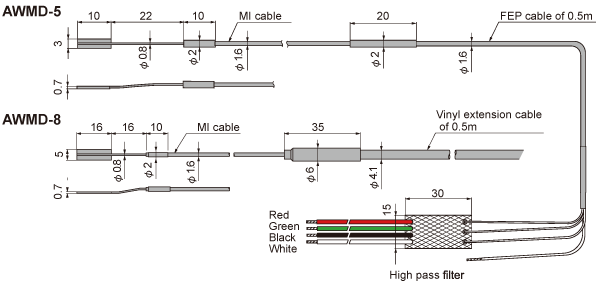

AWMD-5, AWMD-8 (僅用於動態測量 : -196 to +800°C) 全橋
AWMD適用於高達800°C的溫度，專用於動態測量。高通濾波器為標準配件。由於採用了高通濾波器，因此消除了不必要的直流成分和低頻成分(熱輸出、漂移等)。可以使用直流動態應變儀(如DC-96A/DC-97A)、小型應變記錄儀(如DC-204R)或多功能記錄儀TMR-200系列進行測量。
| 適用材質 |
金屬 |
基底材料 |
鉻鎳鐵合金 |
| 工作溫度(°C) |
-196~+800°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
— |
應變極限 |
1%
(10000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位：mm)
| 型號 |
Gauge長度
(mm) |
基底 |
電阻值
(Ω) |
外形尺寸
(mm) |
材質 |
| 僅限動態測量 800°C |
AWMD-5-AKMS-2(6F)-1.6Hz* |
5 |
10×3 |
Inconel 600 |
60 |
| AWMD-8-A-2-1.6Hz* |
8 |
16×5 |
120 |
每一包裝為一片應變計，可根據要求提供其他電纜長度 (按MI電纜每1m，乙烯電纜每0.5m訂購製作)
go top

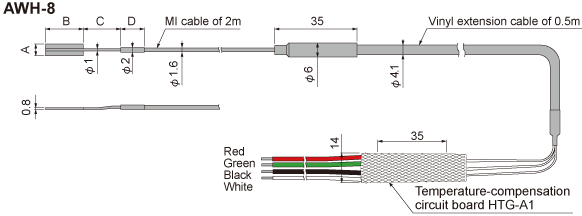

AWH-4 / AWH-8 全橋
| 適用材質 |
金屬 |
基底材料 |
SUS321或鉻鎳鐵合金 |
| 工作溫度(°C) |
靜態:
-196~+600°C
動態:
-196~+650°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
靜態:
RT~+600°C
動態:
RT~+650°C |
應變極限
(室溫) |
0.6%
(6000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位：mm)
|
型號
|
Gauge
長度
(mm) |
基底 |
試樣 |
電阻值(Ω) |
外形尺寸
(mm) |
材質 |
靜態測量至 600°C
動態測量至 650°C |
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0 |
4 |
16×5 |
Inconel 600
SUS321 |
低碳鋼或同等產品
SUS304 或同等產品 |
60 |
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0 |
8 |
16×5 |
Inconel 600
SUS321 |
低碳鋼或同等產品
SUS304 或同等產品 |
120 |
每一包裝為一片應變計，可根據要求提供其他電纜長度 (按MI電纜每1m，乙烯電纜每0.5m訂購製作)
go top

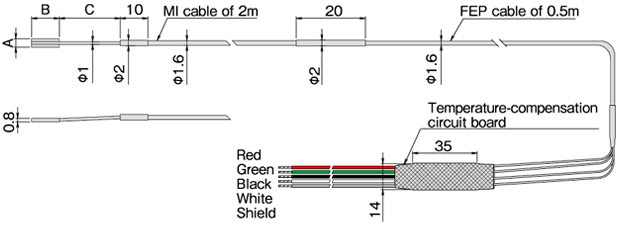

AWHU-5, AWHU-8 全橋
用於高達800°C溫度下的靜態和動態測量。儘管其具有由工作片和負片組成的半橋結構，但整體使用隨附的溫度補償電路板，採用全橋法進行測量。按照標準規格，應變片的基底、接頭部份和電纜採用很小的結構，適於安裝在狹窄或變曲的部件上。
| 適用材質 |
金屬 |
基底材料 |
鉻鎳鐵合金 |
| 工作溫度(°C) |
-196~+800°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
RT~+800°C |
應變極限 |
1%
(10000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位：mm)
| 型號 |
Gauge長度
(mm) |
基底 |
電阻值(Ω) |
外形尺寸
(mm) |
材質 |
| 靜態 / 動態 測量至 800°C |
AWHU-5-9AKM-2(6F)-12.7 |
5 |
10×3 |
Inconel 600 |
60 |
| AWHU-8-9AKM-2(6F)-12.7 |
8 |
16×5 |
120 |
每一包裝為一片應變計，可根據要求提供其他電纜長度 (按MI電纜每1m，乙烯電纜每0.5m訂購製作)
go top

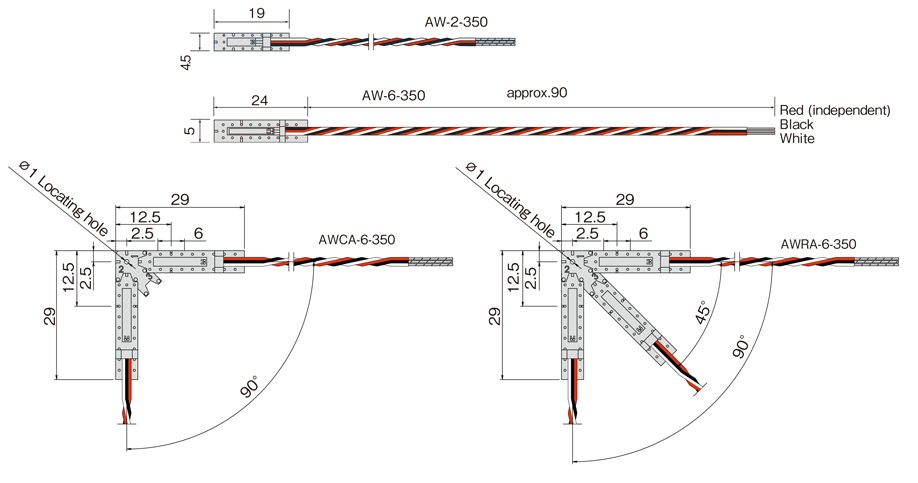

AW-6-350 3線1/4橋
採用0.08mm厚度耐腐蝕不銹鋼基底，可以使用點焊機W-50R，輕鬆進行安裝。適合於高達360°C溫度下的應變測量、黏合困難的被測物以及長期應變測量。
| 適用材質 |
金屬 |
基底材料 |
SUS304 |
| 工作溫度(°C) |
-196~+300°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
+10~+100°C |
應變極限 |
0.5%
(5000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位:mm)
| 型號 |
Gauge
長度
(mm) |
基底 |
試樣 |
電阻值(Ω) |
| 外形尺寸(mm) |
材質 |
| AW-6-350-11-4FB01LT |
6 |
24×5 |
SUS304 |
低碳鋼 |
350 |
每一包裝為5片應變計。可根據要求提供其他電纜長度。
go top

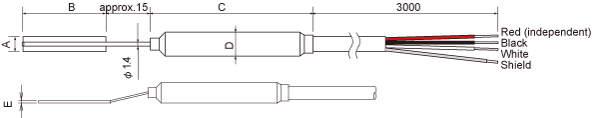

AWC-2B 單片4線系統
AWC-8B 3線1/4橋
敏感柵封裝在不銹鋼管中。這種結構有助於簡化防潮防水塗層，應變片適合惡劣環境以及長期應變測量。AWC-2B適用於單片4線系統的測量
| 適用材質 |
金屬 |
基底材料 |
SUS304 |
| 工作溫度(°C) |
-20~+100°C |
元件 |
特殊合金 |
| 溫度補償範圍(°C) |
+10~+100°C |
應變極限 |
0.5%
(5000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×106
(±1000×10-6應變) |
(單位：mm)
| 型號 |
Gauge
長度
(mm) |
Gauge base |
試樣 |
電阻值(Ω) |
外形尺寸
(mm) |
材質 |
| AWC-2B-11-3LQSA |
2 |
16×5 |
SUS304 |
低碳鋼 |
120 |
| AWC-8B-11-3LTSB |
8 |
28×5 |
每一包裝為一片應變計，可根據要求提供其他電纜長度。
AWCH-2 單片4線
AWC系列中，更小、更薄、完全密封結構。適用於單片4線法的測量，使用溫度高達200°C。
| 適用材質 |
金屬 |
基底材料 |
SUS304 |
| 工作溫度(°C) |
-30~+200°C |
元件 |
低碳鋼 |
| 溫度補償範圍(°C) |
0~+100°C |
應變極限 |
0.5%
(5000×10-6應變) |
| 使用膠水 |
TML 點焊機 W-50R |
室溫疲勞壽命 |
1×~106
(±1000×10-6應變) |
| 型號 |
Gauge長度
(mm) |
基底 |
試樣 |
電阻值(Ω) |
| 外形尺寸(mm) |
材質 |
| AWCH-2-11-MI2L-05LQSA |
2 |
16×5 |
SUS304 |
低碳鋼 |
120 |
每一包裝為一片應變計，可根據要求提供其他電纜長度。
