BTM / BTMC系列_螺栓型應變計

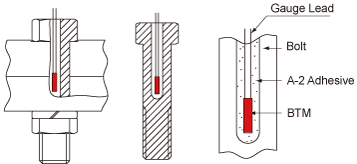

無法在螺栓表面粘貼應變片時，可以在螺栓的中心部鑽孔，用專用粘合劑A-2將其插入預埋。
安裝螺栓應變片後，經過標定，螺栓可以精確測量緊固軸力
| 適用材質 |
螺栓 M10 或更大 |
背板材料 |
特殊塑料 |
| 工作溫度(°C) |
-10~+80°C |
元件 |
銅鎳 |
| 溫度補償範圍(°C) |
— |
應變極限 |
0.5%
(5000×10-6應變) |
| 使用膠水 |
A-2(BTM)
CN(BTMC) |
室溫疲勞壽命 |
— |
詳細資料
一般使用
BTM系列單軸介紹 (G.F. 約2.1)
| 型號 |
Gauge
長度
(mm) |
Gauge
寬度
(mm) |
基底長度
(mm) |
基底寬度
(mm) |
電阻值
(Ω) |
適用孔徑
(mm) |
| BTM-1C |
1 |
0.7 |
5.6 |
1.4 |
120 |
ø1.6 |
| BTM-6C |
6 |
1.0 |
12.0 |
1.7 |
120 |
ø2.0 |
| BTM-6CTA |
6 |
1.0 |
12.0 |
1.7 |
120 |
ø2.0 |
一包/10片裝
BTMC系列單軸介紹 (G.F. 約2.1)
| 型號 |
Gauge長度
(mm) |
應變片中心
a (mm) |
Backing直徑
b (mm) |
電阻值
(Ω) |
適用孔徑
(mm) |
| BTMC-05-D10-003LE |
0.5 |
5 |
ø0.9 |
120 |
ø1.0 |
| BTMC-1-D16-003LE |
1 |
5 |
ø1.5 |
120 |
ø1.6 |
| BTMC-3-D20-003LE |
3 |
10 |
ø1.9 |
120 |
ø2.0 |
一包/10片裝
