什麼是「單點式荷重元」？它如何做到四角偏載誤差補償（Corner Adjustment）？

單點式荷重元（Single Point Load Cell）本質上是平行雙剪切樑結構。原廠在出廠前會在彈性體特定薄弱點進行微密切削調校，使得物體無論置於平台中央、前後或左右四個角落，所測得的剪切應變總和完全一致，因此只需單顆感測器即可支撐起整座完整秤台。

感測器

快速連結LINKS

商品分類列表PRODUCTS

搜尋

顯示

圖示列表

剪切梁型荷重元 Shear Beam Load Cell 抗側向力與平台秤重精密對策

平台秤貨物偏心擺放導致數據失真？輸送帶與包裝設備震動側向力干擾量測？剪切樑型荷重元（Shear Beam / Single Point Load Cell）利用金屬樑受力時產生的純剪切應變原理，將應變計以 45 度角精準配置於彈性體側面，徹底消除彎曲力矩與軸向偏移影響，對側向力與偏心負載極不敏感。集研科技引進全球頂尖品牌（日本 TML、德國 Tecsis、紐西蘭 PT Global、Forsentek 等），提供單端剪切、雙端剪切、單點式平台秤重及高防護 IP68 等全方位力學方案。

剪切梁型荷重元核心優點

極高抗側向力與偏心負載：純剪切應變設計，能有效抵抗貨物擺放不均與平台四角偏載帶來的力矩干擾。
優異的線性度與訊號穩定度：45 度剪切電橋配置，具備高靈敏度與低遲滯特性，提供極為清晰的電訊號。
結構堅固且適應力廣：涵蓋微型計量（0.3kg）至大型料倉（10MN / 150klb），廣泛用於地台秤、檢重機、輸送帶與試驗機台。

依您的「應用情境」選擇剪切梁型荷重元方案

📦

工業平台秤、台秤與輸送帶檢重

針對單點式台秤、行李秤、輸送帶檢重機或 4 顆一組的四角地台秤。需優異的四角誤差補償與抗偏載特性，確保貨物隨意置放皆能精準計量。

🏭

包裝機、灌裝機與製程控制

食品、化工自動化產線高速連續計量，需耐受高壓水柱清洗與粉塵環境。精選鋁合金陽極處理或全不鏽鋼 IP68/Class 3 高精度規格。

🏗️

大型料倉、儲罐與重型結構試驗

大型桶槽、料斗或單軸材料加載試驗機。推薦選配雙端剪力梁（Double Ended Shear Beam）或具備惰性氣體密封之高剛性剪切傳感器。

集研科技代理全球品牌，全系列剪切梁型荷重元配置

TML

PT Global

Tecsis

Forsentek

依品牌切換產品規格與型錄

💡 提示：本頁面規格內容較多，建議切換成電腦版網頁觀看以獲得最完整的表格內容。

原廠品牌

主力型號

量測範圍 / 容量

核心應用技術特色

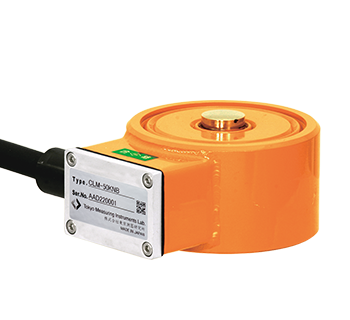

TML CLM-NB 10kN ~ 500kN 剪力梁型、惰性氣體密封、高精度，標準測試設備壓縮應用

▼

額定輸出 (Sensitivity)	2.5 mV/V, 0.03 %RO
核心技術特性	剪力梁式設計，內部充填惰性氣體密封，高精度與高穩定性，作為高階測試設備專用。
型錄下載	下載技術型錄 (PDF)

TML TCLM-NB 10kN ~ 200kN 剪力梁式拉壓雙向、穩定高輸出，惰性氣體密封、工業力量控制

▼

額定輸出 (Sensitivity)	2.5 mV/V, 0.05 %RO
核心技術特性	剪力梁結構，支援拉壓雙向測定，具備 2.5mV/V 高輸出與高氣密性，廣泛用於測試設備與力道反饋。
型錄下載	下載技術型錄 (PDF)

TML TCLY-NA 300kN ~ 10MN 薄型、超高容量、高精度，單軸加載試驗機與大型結構監測

▼

額定輸出 (Sensitivity)	2 mV/V, 0.2 %RO
核心技術特性	薄型剪力結構，量程高達 10MN（1000噸），專為萬能材料加載試驗機與大型結構受力監控打造。
型錄下載	下載技術型錄 (PDF)

TML TLP-NB 10kN ~ 1MN 整合專用吊環、測量鋼絲繩張力，起重機與千斤頂負載測量

▼

額定輸出 (Sensitivity)	1.5 mV/V ±10%
核心技術特性	本體整合高強度吊環，可直接串接鋼索與吊具，精準量測起重機吊重與千斤頂動態負載。
型錄下載	下載技術型錄 (PDF)

Tecsis F4801 30N ~ 2.5kN 單點式鋁合金剪切樑荷重元，小型台秤與自動化設備嵌入

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	德國工藝製造，高精度單點式力學結構，抗四角偏心負載性能佳。
型錄下載	下載技術型錄 (PDF)

Tecsis F4802 3N ~ 100N 微型單點式平台感測器，專攻極低微量力量與精密計量

▼

額定輸出 (Sensitivity)	1.0±10% mV/V (0.3~0.5kg) / 2.0±10% mV/V (1~10kg)
核心技術特性	微小量程高靈敏度配置，適用於醫療秤、精密計量天平與實驗室分析儀器。
型錄下載	下載技術型錄 (PDF)

Tecsis F4811 30N ~ 1kN 緊湊型單點式荷重元，通用於輸送帶檢重與台秤

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	結構精簡，安裝調校方便，抗過載性能良好。
型錄下載	下載技術型錄 (PDF)

Tecsis F4812 500N ~ 6.5kN 中載重單點式平台荷重元，包裝機與工業稱重設備

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	對應較大受壓平台尺寸，具備優異的偏載誤差補償能力。
型錄下載	下載技術型錄 (PDF)

Tecsis F4817 1kN ~ 20kN 高載重大尺寸平台剪切樑，大型地台秤與重型包裝設備

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	最高支援 2 噸單點平台載重，剛性強悍，廣泛應用於重工業磅秤。
型錄下載	下載技術型錄 (PDF)

Tecsis F4818 200N ~ 5kN 精密工業單點式荷重元，製程動態秤重與分選機

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	響應速度快，動態特性佳，適合連續流水線快速檢重分選。
型錄下載	下載技術型錄 (PDF)

Tecsis F9807 8kN 專用工業剪切力學感測單元，高剛性抗側向干擾結構

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	專為特定工業治具與加壓機構開發，結構緊湊且抗剪切破壞力強。
型錄下載	下載技術型錄 (PDF)

Tecsis F4841 60N ~ 200N 高精度單點式荷重元，輸出誤差僅 5%，精密計量首選

▼

額定輸出 (Sensitivity)	2.0 ± 5% mV/V
核心技術特性	高精度校正配置，輸出離散度低，適合多台設備一致性快速更換。
型錄下載	下載技術型錄 (PDF)

Forsentek FMZJ 1kg 微型平行梁荷重元，極低微量精密力學分析

▼

額定輸出 (Sensitivity)	1.0 mV/V
核心技術特性	專門對應 1kg 以下微小力量，結構極小，分辨率高。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FMZC 2 / 3 / 5 kg 微型高靈敏度單點荷重元，通用於精密工業計量治具

▼

額定輸出 (Sensitivity)	1.0 mV/V
核心技術特性	靈敏度高，溫度漂移小，適合多軌道自動化產線計量。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FMZT 2kg 特種小型受力分析單元，高安定性與極低零點防漂移

▼

額定輸出 (Sensitivity)	0.7 mV/V
核心技術特性	精細力學傳導結構，零點安定性強，能精準捕捉靜態恆定微小推力。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FMZX 5 / 10 kg 低剖面緊湊構造，利於產線機械手臂末端夾持力反饋

▼

額定輸出 (Sensitivity)	1.65 mV/V
核心技術特性	專屬低剖面外觀，能輕易鎖裝至機械手臂末端執行夾持力道回授。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FH02 0.5 ~ 20 kg 標準微小型剪切樑荷重元，工業設備高性價比嵌入款

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	通用性強，輸出電壓標準，方便搭配各類數位顯示儀表。
型錄下載	下載技術型錄 (原廠連結)

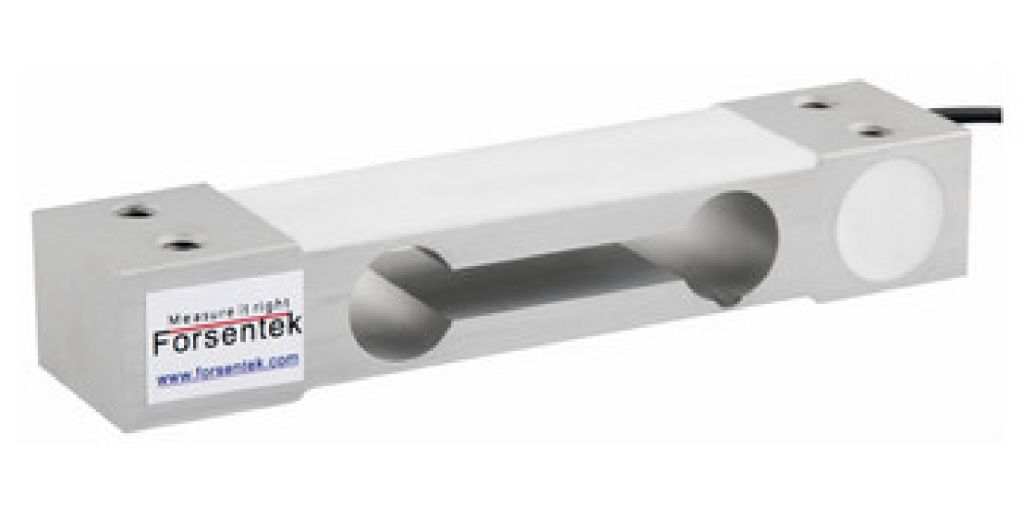

Forsentek FH03 3 / 6 / 10 / 20 / 40 kg 經典單點式平台秤傳感器，四角誤差補償優異

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	廣泛用於電子計價秤與桌上型平台秤，四角受力補償調校精良。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FH06 25 ~ 200 kg 中載重單點式平台荷重元，工業包裝與計量機台

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	承載量高達 200kg，鋁合金陽極化處理，耐磨損與防腐蝕。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FH8C 0 ~ 10t 高靈敏度 3.0mV/V 剪切樑，大型工業料斗與地台秤專用

▼

額定輸出 (Sensitivity)	3.0 mV/V
核心技術特性	具備 3.0mV/V 超高靈敏度輸出，信噪比極高，最高可測至 10 噸大載重。
型錄下載	下載技術型錄 (PDF)

Forsentek FHN 3 ~ 100 kg 緊湊型單點式感測器，適用於各種自動化檢重流水線

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	外觀尺寸小巧，反應敏捷，利於高速輸送帶動態重量檢驗。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNA 0.3 / 0.6 / 1 / 1.5 / 3 kg 超微量單點式平台感測器，珠寶秤、廚房秤與精密儀器

▼

額定輸出 (Sensitivity)	1.0 mV/V
核心技術特性	專門對應 300g 至 3kg 微小秤重，四角平整度佳，靈敏度高。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNI 20 ~ 300 kg 通用型單點式平台荷重元，商用台秤與工業計量

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	標準安裝開孔尺寸，結構強韌，是大批量商用衡器核心首選。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNK 3 / 5 / 10 / 15 / 20 kg 高精度桌上型台秤傳感器，線性優異與低滯後

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	專門針對 20kg 以下中小型平台秤優化，抗側向力干擾能力強。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNG 3 ~ 40 kg 經濟型單點式荷重元，包裝設備與零件計數秤

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	性價比卓越，利於大批量設備採購與系統整合嵌入。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNH 20 ~ 200 kg 中量程高剛性單點傳感器，物流秤重與自動分選機

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	耐受重物連續上下衝擊，具有極佳的機械疲勞壽命。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNV 5 ~ 200 kg 多功能平台秤重單元，防護等級高、抗潮濕環境

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	膠封防潮保護，適應潮濕工廠與戶外簡易秤重環境。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNN 60 ~ 500 kg 中大容量單點式荷重元，大尺寸地台秤與重型包裝機

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	適用 600x600mm 以上較大平台尺寸，四角偏載誤差低。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FNL 30 ~ 500 kg 高穩定度單點平台荷重元，工業製程連續秤重

▼

額定輸出 (Sensitivity)	2.0 mV/V
核心技術特性	結構強韌耐用，長期負載零點漂移極小。
型錄下載	下載技術型錄 (原廠連結)

Forsentek FAHB 5 ~ 40 kg 內建訊號放大輸出（0-5V/0-10V/4-20mA），直接連接 PLC

▼

額定輸出 (Sensitivity)	0-5V / 0-10V / 4-20mA (類比放大輸出)
核心技術特性	本體內建訊號調理放大電路，無需外接放大器即可直接與 PLC 或 DAQ 系統連接。
型錄下載	下載技術型錄 (原廠連結)

PT Global LCSB 100kg ~ 10t 通用型高靈敏度剪切樑，3mV/V 高輸出、IP67 防護，高性價比

▼

額定輸出 (Sensitivity)	3 ±0.25% mV/V
核心技術特性	通用秤重應用主力，高性價比，具備 3mV/V 穩定高輸出與 IP67 防護。
型錄下載	下載技術型錄 (PDF)

PT Global LS 50kg ~ 10t 獨特超低剖面設計，機場行李秤與低空間平台秤專用

▼

額定輸出 (Sensitivity)	2 mV/V ±0.1%
核心技術特性	超低安裝高度設計，極致節省垂直空間，廣泛應用於機場行李輸送秤與低台面地磅。
型錄下載	下載技術型錄 (PDF)

PT Global PSB 250kg ~ 10t 紐澳地區標準款，堅固耐用、高精度，惡劣環境軸重秤與料斗

▼

額定輸出 (Sensitivity)	2 mV/V ±0.1%
核心技術特性	大洋洲市場標準規格，抗側向衝擊能力極佳，適應用於軸重秤與重載料斗。
型錄下載	下載技術型錄 (原廠連結)

PT Global PT5000 250kg ~ 5t (500lb ~ 10klb) 旗艦量產型剪切樑，符合多國度量衡標準，不受軸向載荷影響

▼

額定輸出 (Sensitivity)	3 mV/V ±0.1%
核心技術特性	PT Global 經典旗艦款，符合 OIML/NTEP 國際標準，盲孔承載設計徹底排除軸向干擾。
型錄下載	下載技術型錄 (原廠連結)

PT Global PT5100 500kg ~ 5000kg 全焊接不鏽鋼、IP68 最高防護，嚴苛化學與高要求工業秤

▼

額定輸出 (Sensitivity)	2 ±0.005 mV/V
核心技術特性	全不鏽鋼激光焊接密封，IP68 防護，具備長壽命與極佳抗化學腐蝕能力。
型錄下載	下載技術型錄 (原廠連結)

PT Global ASB 125kg ~ 1t 陽極處理鋁合金剪切樑，農業計量與成本敏感專案首選

▼

額定輸出 (Sensitivity)	2 mV/V ± 0.1%
核心技術特性	自重輕、防蝕性能好，提供高性價比之農業秤重與一般工業應用。
型錄下載	下載技術型錄 (原廠連結)

PT Global PT1000 30N ~ 2.5kN 雙規格單點式設計，小型零售秤、醫療秤與檢重機專用

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	具備兩種不同安裝孔位規格，靈活適配不同尺寸之小型平台。
型錄下載	下載技術型錄 (PDF)

PT Global PT2000 50N ~ 1kN 業界熱銷單點式平台感測器，極低偏心載荷靈敏度，IP66

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	經典熱銷款，四角偏載誤差極低，廣泛用於台秤、輸送帶與包裝秤。
型錄下載	下載技術型錄 (PDF)

PT Global PT3000 50kg ~ 635kg 中高容量單點式荷重元，適用較大平台，製程秤重與裝袋機

▼

額定輸出 (Sensitivity)	2.0 ± 10% mV/V
核心技術特性	支援至 635kg 大載重，適用於 600x600mm 甚至更大之工業台秤平台。
型錄下載	下載技術型錄 (PDF)

PT Global PTASP6-D 25N ~ 500N 超低剖面鋁合金單點式，IP65 防護，小型平台秤與台秤首選

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	高度極薄，大幅降低秤台離地高度，性價比卓越。
型錄下載	下載技術型錄 (PDF)

PT Global PTASP6-E 500N ~ 3kN 緊湊體積中高容量，包裝機、灌裝機與工業製程控制

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	中載重緊湊型單點式設計，IP65 防護，適配多種工業自動化機台。
型錄下載	下載技術型錄 (PDF)

PT Global PTASP6-E3 500N ~ 3kN Class 3 頂級商業精度，高精度包裝、灌裝與製程控制專用

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	具備 OIML Class 3 商業計量等級精度，輸出極為線性與安定。
型錄下載	下載技術型錄 (PDF)

PT Global PTASP6-F 500N ~ 20kN 超高容量（最高2t），超大平台秤、懸吊秤與起重機秤

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	單點式承載極限達 2 噸，能支持 1200x1200mm 之巨型單點平台。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-G 500N ~ 6kN 中高容量不鏽鋼單點式，工業秤重、包裝機與製程控制

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	高性價比不鏽鋼結構，防護等級 IP56，耐受工廠輕度腐蝕與粉塵。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-N (低剖面) 30N ~ 1kN 低剖面不鏽鋼單點式，高性價比，IP65 防護

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	小量程不鏽鋼單點傳感器，安裝低平，抗環境濕氣。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-Q 500N ~ 2.5kN 中載重低剖面不鏽鋼單點式，IP65 防護，設備嵌入性佳

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	結構緊湊耐用，適用於中等載重之輸送帶與連續自動化設備。
型錄下載	下載技術型錄 (PDF)

PT Global PTASP6-W 500N ~ 6.3kN 高容量鋁合金單點式，IP65 防護，大台面秤重超高性價比

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	高容量鋁合金單點樑，提供最高 630kg 承載能力，成本效益顯著。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-AW 6kg ~ 60kg 全不鏽鋼 IP68 防水防塵，Class 3 高精度，食品與沖洗環境專用

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	全焊接不鏽鋼波紋管密封，IP68 防護等級，耐受高壓水柱清洗與潮濕酸鹼。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-GW 200kg ~ 500kg 全不鏽鋼 IP68 防護，Class 3 商業計量精度，中大容量沖洗秤

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	高載重全密封不鏽鋼構造，專為食品加工廠、生技廠等衛生級秤重台面設計。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-N (不鏽鋼) 15kg ~ 200kg 不鏽鋼密封、IP67 防護，Class 3 高精度，中等容量耐蝕秤

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	堅固不鏽鋼彈性體，具備優異的偏載補償與 IP67 防護。
型錄下載	下載技術型錄 (PDF)

PT Global PTSSP6-F 100kg ~ 2000kg 不鏽鋼超高容量單點式（最高2t），IP65 防護，重型台秤專用

▼

額定輸出 (Sensitivity)	2 ±0.2 mV/V
核心技術特性	不鏽鋼材質，能支持達 2 噸之超重型單點地磅，抗腐蝕能力佳。
型錄下載	下載技術型錄 (PDF)

PT Global PT9000 20klb ~ 150klb (約 9t ~ 68t) 雙端支撐剪力梁（Double Ended），大型料倉、儲罐與高載重秤重

▼

額定輸出 (Sensitivity)	3 ±0.003 mV/V
核心技術特性	雙端固定、中央受力之雙剪力樑構造，自帶優異的水平位移限制能力，專為超大型筒倉與槽秤設計。
型錄下載	下載技術型錄 (原廠連結)

※ 頁面僅列出主力型號。若您需要特殊平台尺寸客製化、高精度多顆配對或接線盒訊號整合，歡迎直接與集研科技工程團隊聯繫。

關於剪切梁型荷重元量測的常見問題

單點式荷重元（Single Point Load Cell）本質上是平行雙剪切樑結構。原廠在出廠前，會在彈性體特定薄弱點進行極微小的切削調校，使得物體無論置於平台中央、前後或左右四個角落，所測得的剪切應變總和完全一致，因此只需單顆感測器即可支撐起整座完整秤台。

單端剪切樑（如 PT5000 / LCSB）一端固定、另一端受力，體積精巧，最適合一般平台秤、輸送帶與 4 點支撐地磅；雙端剪切樑（如 PT9000）兩端支撐、中央受力，結構抗翻轉與抗水平晃動能力極強，是戶外大型立體料倉、反應槽與高噸位槽秤的最佳首選。
