PicoScope 5000D 系列｜FlexRes 8–16 位元可調解析度 USB 示波器
一台示波器，五種硬體解析度：PicoScope 5000D 系列採用 FlexRes® 彈性解析度技術，在輸入端以多組高解析度 ADC 進行不同的時間交錯與並行組合，可依每次量測需求切換 8、12、14、15、16 位元硬體解析度——8 位元模式取樣率 1 GS/s，16 位元模式 62.5 MS/s。提供 2 通道與 4 通道機型，頻寬 60／100／200 MHz，擷取記憶體最高 512 MS，內建 14 位元 200 MS/s 任意波形產生器；MSO 機型另含 16 個數位通道。以 SuperSpeed USB 3.0 連接電腦，體積小、低功耗、無風扇靜音設計，適用於設計研發、研究、測試、教育與維修。
圖：PicoScope 5000D 系列 FlexRes 示波器
PicoScope 5000D 四大技術特點
🎚️
FlexRes® 8–16 位元切換
同一台示波器可在 8、12、14、15、16 位元之間切換：量測高速數位訊號用 8 位元 1 GS/s，量測類比細節用 12 位元以上。1:1 縮放下靈敏度 2 mV/div，14 位元模式配合縮放可達 200 µV/div。
💾
最高 512 MS 擷取記憶體
記憶體依頻寬分為 128／256／512 MS（8 位元模式），可在長時基下維持高取樣率。波形緩衝最多 10,000 段，擷取間隔最短 1 µs，便於回頭找出偶發事件。
📈
每秒 130,000 個波形
高波形更新率搭配色彩持續模式，更容易看到偶發異常；另有最高 200 MHz 頻譜分析、遮罩限制測試、DeepMeasure 自動量測與數學通道。
🔌
MSO 16 數位通道
MSO 機型另含 16 個數位通道（2 組 8 位元埠，每埠臨界值可設 -5 V 至 +5 V），可做類比與數位通道的時序比對，並解碼 CAN、I²C、SPI 等 30 種以上串列協定。
PicoScope 5000D 型號規格選型表
全系列皆具 FlexRes 8–16 位元可調解析度與 14 位元 200 MS/s 任意波形產生器（AWG），取樣率各型號相同，差別在通道數、頻寬與記憶體：
| 型號 |
類比通道 |
頻寬 |
最高取樣率
8 位元／16 位元 |
擷取記憶體
8 位元／≥12 位元 |
數位通道 (MSO) |
| PicoScope 5242D／MSO |
2 |
60 MHz |
1 GS/s／62.5 MS/s |
128 MS／64 MS |
16 通道（MSO 機型） |
| PicoScope 5243D／MSO |
2 |
100 MHz |
1 GS/s／62.5 MS/s |
256 MS／128 MS |
16 通道（MSO 機型） |
| PicoScope 5244D／MSO |
2 |
200 MHz |
1 GS/s／62.5 MS/s |
512 MS／256 MS |
16 通道（MSO 機型） |
| PicoScope 5442D／MSO |
4 |
60 MHz |
1 GS/s／62.5 MS/s |
128 MS／64 MS |
16 通道（MSO 機型） |
| PicoScope 5443D／MSO |
4 |
100 MHz |
1 GS/s／62.5 MS/s |
256 MS／128 MS |
16 通道（MSO 機型） |
| PicoScope 5444D／MSO |
4 |
200 MHz |
1 GS/s／62.5 MS/s |
512 MS／256 MS |
16 通道（MSO 機型） |
FlexRes 各解析度模式最高取樣率
| 硬體解析度 |
1 通道 |
2 通道 |
3–4 通道 |
5 通道以上 |
| 8 位元 |
1 GS/s |
500 MS/s |
250 MS/s |
125 MS/s |
| 12 位元 |
500 MS/s |
250 MS/s |
125 MS/s |
62.5 MS/s |
| 14 位元 |
125 MS/s |
125 MS/s |
125 MS/s |
62.5 MS/s |
| 15 位元 |
125 MS/s |
125 MS/s |
— |
— |
| 16 位元 |
62.5 MS/s |
— |
— |
— |
※ 「通道」指類比通道或 MSO 的 8 位元數位埠；15、16 位元模式下使用數位埠不會降低最高取樣率。記憶體由啟用的通道共用。
※ 在 ±20 mV 量程，14–16 位元模式硬體解析度降 1 位元；在 ±10 mV 量程，12 位元模式降 1 位元、14–16 位元模式降 2 位元。
※ PicoSDK 可連續串流至電腦最高 125 MS/s；PicoScope 軟體支援 Windows、macOS、Linux，SDK 驅動支援 Raspberry Pi 與 BeagleBone 上的 Linux。

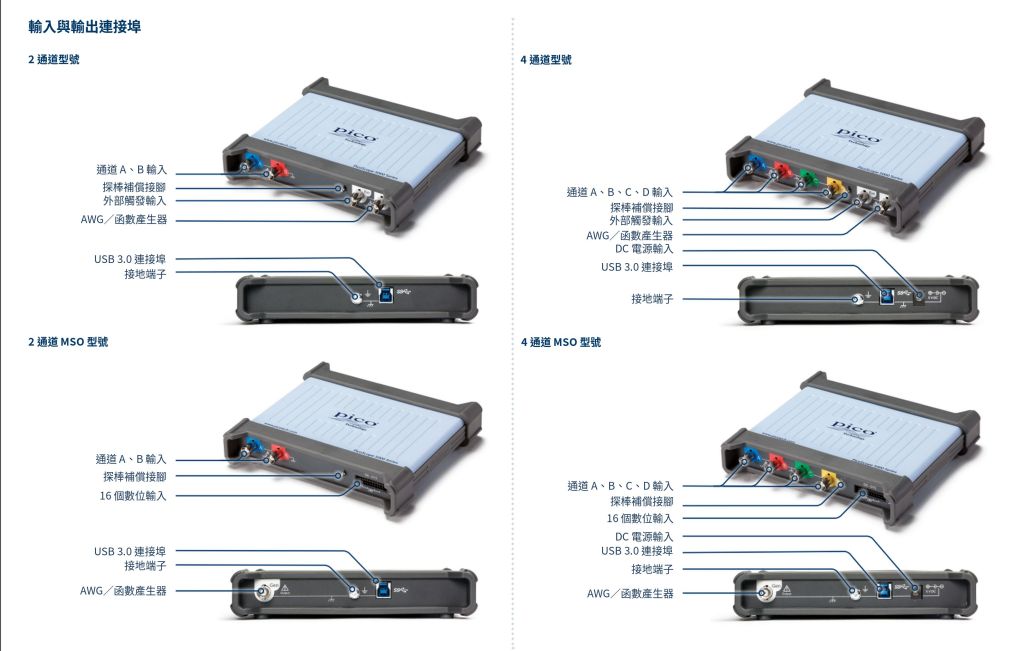

圖：PicoScope 5000D 各機型輸入與輸出連接埠（2 通道／4 通道／MSO）
PicoScope 5000D 主要應用
1. 串列匯流排解碼與嵌入式除錯
內建 CAN、I²C、SPI 等 30 種以上協定解碼，MSO 機型可同時看類比波形與 16 路數位訊號，協助找出程式與時序錯誤；進階數位觸發可依任意位元組合，搭配任一輸入的轉態觸發。
2. 類比電路與高解析度量測
切換到 12 位元以上解析度即可觀察小訊號細節，14 位元模式靈敏度可達 200 µV/div；搭配最高 200 MHz 頻譜分析，可檢視振動、串擾或失真等頻域特徵。
3. 生產測試、教學與維修
遮罩限制測試可將即時訊號與已知良品波形比對，捕捉間歇性故障；體積小、以 USB 3.0 連接電腦、無風扇靜音，適合研發實驗室、學校教學與現場維修使用。
PicoScope 5000D 常見問題
什麼是 FlexRes 彈性解析度？
FlexRes 是在示波器輸入端使用多組高解析度 ADC，依需求以時間交錯或並行方式組合，讓同一台示波器可切換 8、12、14、15、16 位元硬體解析度。要看快速數位訊號時用 8 位元 1 GS/s，要看類比細節時改用 12–16 位元。
PicoScope 5000D 的取樣率是多少？各型號一樣嗎？
各型號取樣率相同：8 位元模式單通道 1 GS/s、12 位元 500 MS/s、14 與 15 位元 125 MS/s、16 位元 62.5 MS/s。型號之間的差別在於通道數（2 或 4）、頻寬（60／100／200 MHz）與擷取記憶體（128／256／512 MS）。
2 通道和 4 通道機型怎麼選？要不要選 MSO？
只需同時看 1–2 個類比訊號選 2 通道（52xxD）；需要同時比對 3–4 個訊號選 4 通道（54xxD）。若要同時觀察微控制器的數位控制線、並列匯流排或邏輯時序，選 MSO 機型可多 16 個數位通道。
5000D 和 5000E 系列差在哪裡？
5000D 為 FlexRes 8–16 位元可切換，16 位元模式取樣率 62.5 MS/s（單通道），提供 2 通道與 4 通道機型。5000E 為 4 通道同時 16 位元，16 位元模式取樣率最高 2.5 GS/s、記憶體最高 1 GS。需要多通道同時高解析度且高速擷取時選 5000E。
