英國 DJB 振動校正與現場檢測設備

VC/01｜VS-1｜8401｜加速度規快速現場驗證、機械巡檢與訊號模擬解決方案

DJB Instruments（隸屬於英國 CMTG 狀態監測技術集團） 專精於壓電陶瓷與高溫高精密動態感測技術。其校正與現場量測設備專為測試前/後靈敏度驗證（Pre/Post-test Verification）、機械設備 ISO 振動巡檢與 DAQ 資料擷取通道除錯設計。

集研科技代理英國原裝 DJB 校正設備，完整提供 VC/01 手持激振校正器、VS-1 現場精密振動計 與 8401 IEPE 感測器模擬器，提供在台現貨、技術選型諮詢與售後檢校支援。

為什麼測試現場必備 DJB 校正設備？

在進行車輛 NVH、風洞試驗或產線巡檢時，最常遇到「量測數據失真，卻無法判定是感測器損壞、線路折損還是 DAQ 模組異常」的窘境。DJB 提供從實體激振、巡檢直讀到電氣信號模擬的閉環檢驗工具：

現場 1 分鐘快速溯源

透過已知 159.2 Hz 正弦波進行激振，出車試驗前 30 秒確認靈敏度與線路完好，杜絕昂貴測試作廢。

設備狀態巡檢合規

VS-1 提供加速度、速度與位移直讀，內建多段低通與帶通濾波器，精準對應 ISO 10816 旋轉機械標準。

量測鏈一秒故障隔離

8401 模擬器無需安裝感測器即可輸出模擬信號，快速釐清雜訊與漂移是來自前端傳感還是後端擷取儀器。

DJB 振動校正與量測設備主力陣容

涵蓋手持便攜式激振源、直讀型巡檢儀表以及系統整合除錯專用工具，全系列採用金屬堅固防護機身，專為嚴苛工業現場與測試道打造：

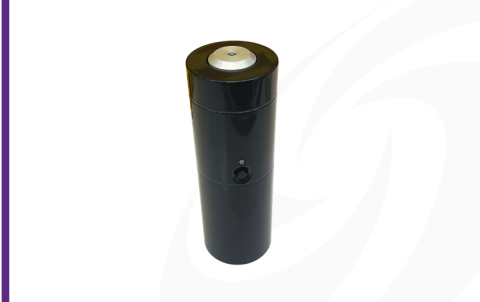

DJB VC/01 手持式振動校正器 Handheld Shaker

VC/01

Handheld Vibration Calibrator / Shaker

現場快速校驗專用激振器，以 159.2 Hz 正弦波輸出標準加速度，出車前快速確認感測器健康度。

  • 固定頻率：159.2 Hz ±1% (正弦波)
  • 振動加速度：1g (9.81 m/s²) 或 0.707g RMS (6.94 m/s² RMS)
  • 振動位移：9.81 µm RMS
  • 最大負載酬載：100 g
  • 自動關機省電保護設計
下載 VC/01 原廠型錄 (PDF)

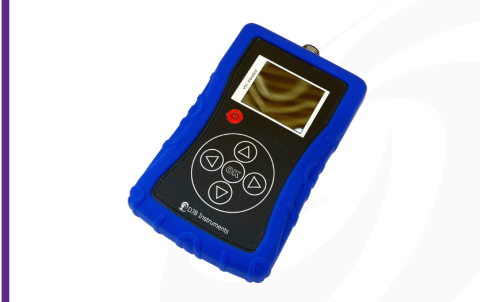

DJB VS-1 手持式精密振動計 Handheld Vibration Meter

VS-1

Handheld Vibration Meter

全功能精密手持振動儀，隨附磁吸底座與手持探針，三合一量測加速度、速度與位移，專為機械巡檢而生。

  • 加速度：最高 20g (m/s², g)
  • 振動速度：最高 200 mm/s (in/s)
  • 振動位移：最高 2000 µm (mils)
  • 低通濾波：1 kHz, 5 kHz, 10 kHz
  • 帶通濾波：1 ～ 10 kHz (軸承檢測)
下載 VS-1 原廠型錄 (PDF)

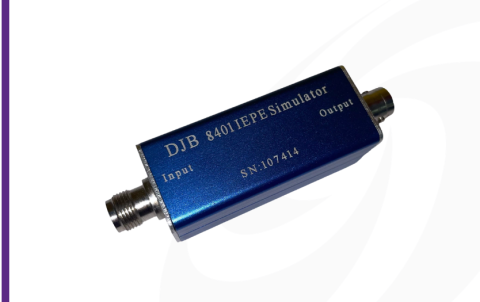

DJB 8401 IEPE 感測器模擬器 IEPE Sensor Simulator

8401

IEPE Sensor Simulator

量測鏈與儀表除錯神機。模擬壓電 IEPE (ICP®) 感測器輸出，用於快速檢驗 DAQ 恆流供電與輸入通道健康度。

  • 輸入電壓範圍：±5 V
  • 輸出偏置電壓：11 V ±3 VDC
  • 振幅線性度：< 2%
  • 相容恆流供電：2 ～ 20 mA (+18~28 VDC)
  • 連接規格：標準 BNC 輸入/輸出介面
下載 8401 原廠型錄 (PDF)

DJB 校正與檢測設備選型比較

型號 設備類型 核心規格 最大酬載 / 範圍 主要特色 最佳適用場景
VC/01 手持式振動激振器 159.2 Hz
1g Peak (或 0.707g RMS)		 100 g 固定頻率、單鍵啟動、位移 9.81 µm RMS 現場測試前/後快速靈敏度確認 (End-to-End Check)
VS-1 手持式精密振動計 加速度 20g / 速度 200 mm/s / 位移 2000 µm 三合一物理量直讀 內建多段低通/帶通濾波器、背光螢幕 馬達、泵浦、風機軸承狀態巡檢 (ISO 10816)
8401 IEPE 感測器模擬器 輸入 ±5V / 輸出 Bias 11V ±3VDC 相容 2~20 mA 恆流源 低失真、標準 BNC 介面、免裝感測器 DAQ 採集卡通道測試、系統接地與雜訊故障隔離

量測現場常見問題：如何利用 8401 與 VC/01 快速排查？

擺脫「換換病」：精確隔離故障源

在長距離訊號傳輸或多通道 NVH 試驗中，若擷取軟體出現雜訊漂移或數值異常，工程人員往往耗費大量時間反覆拔插線材或懷疑感測器故障：

步驟 1：使用 DJB 8401 感測器模擬器排查後端
拔下前端壓電感測器，改接 8401 模擬器並由訊號產生器輸入標準波形。若軟體讀數乾淨且線性度優良，代表後端的 DAQ 採集通道、訊號線纜與 IEPE 恆流供電完全正常，問題確定出在前端感測器端。
步驟 2：使用 DJB VC/01 手持激振器驗證前端
將感測器接回線路並鎖附於 VC/01 激振台上，啟動 159.2 Hz 標準振動。在軟體端確認讀數是否精確對應標定值（注意確認設定為 Peak 還是 RMS 單位）；若偏差過大，表示感測器內部壓電晶片已產生衝擊衰退或靈敏度漂移，應立即更換。

現場 30 秒端到端 (End-to-End) 快速檢驗流程

1

安裝感測器

將受測加速度規透過 1/4"-28 或 M5 螺牙鎖固於 VC/01 激振台面。

2

啟動標準激振

按下啟動鍵，VC/01 自動輸出高精度 159.2 Hz 正弦標準信號。

3

DAQ 數值比對

在採集軟體確認讀數單位設置（Peak / RMS），核對靈敏度是否吻合。

4

確認通道合規

確認增益與單位設置無誤，立即啟動正式動態量測，杜絕試驗重工。

最常搭售之 DJB 測試測量產品系列

集研科技提供從感測端、校驗端到前端訊號調理的完整量測鏈解決方案：

DJB 壓電式加速度規系列 (IEPE / Charge)

包含單軸、三軸超小型鈦合金加速度規 (如 AT/19) 及高溫水冷型感測器，出廠皆可搭配 VC/01 進行基準比對。

查看 DJB 加速度規專區 →

DJB 衝擊槌與模態測試套件 (Impact Hammers)

結構共振與模態分析專用衝擊力槌，搭配現場校正設備確保傳遞函數 (FRF) 測試精度。

查看衝擊槌系列 →

DJB 精密低雜訊同軸訊號電纜與轉接頭

提供 Microdot (10-32)、BNC、M5 高抗干擾抗雜訊線材，是確保微弱電荷與電壓訊號不受干擾的關鍵。

洽詢專用量測線材配件 →

imc / OROS 多通道動態訊號分析儀 (DAQ)

德國頂級資料擷取系統與頻譜分析儀，量測前透過 8401 模擬器與 VC/01 完成全通道端到端標定。

瀏覽動態訊號分析儀 →

DJB 振動校驗設備 常見問題 FAQ

Q1：為什麼 VC/01 校正器的頻率固定為 159.2 Hz？DAQ 設定需注意什麼？
159.2 Hz 正好對應角頻率 $\omega = 2\pi f = 1000\text{ rad/s}$。在此角頻率下，加速度、速度與位移具備十進位對偶關係。特別注意：現場使用時需確認 DAQ 軟體讀數為 Peak（峰值） 還是 RMS（有效值）：若加速度為 $1\text{g Peak}$ ($9.81\text{ m/s}^2\text{ Peak}$)，對應的 RMS 值應為 $0.707\text{g RMS}$ ($6.94\text{ m/s}^2\text{ RMS}$)；而位移 $9.81\ \mu\text{m}$ 則為 RMS 輸出。請務必在採集軟體設定正確單位，避免誤判。
Q2：VC/01 的最大負載是多少？可以校正三軸加速度規嗎？
VC/01 的最大負載酬載（Payload）為 100 g，足以應對市面上絕大多數單軸及輕量三軸加速度規（例如 DJB AT/19 系列重量僅數克）。若校正較重的三軸感測器，僅需搭配專用轉接塊分次進行 X、Y、Z 三軸的實體激振驗證即可。
Q3：DJB 8401 IEPE 模擬器的主要用途是什麼？
8401 是專為訊號鏈除錯與故障隔離設計的儀器。在不連接真實壓電感測器的情況下，它能接收訊號產生器的電壓訊號，並模擬標準 IEPE 感測器的偏置電壓（Bias Voltage: 11V ±3VDC）。這能快速驗證採集儀器通道是否能正常提供 2~20 mA 恆流激勵電流，並判定線路雜訊是否源自後端擷取卡。
Q4：VS-1 振動計適合用在哪些設備的巡檢？
VS-1 非常適合旋轉機械（馬達、泵浦、減速機、風機、壓縮機）的預知保養（PdM）。其速度量測範圍達 200 mm/s、位移達 2000 µm，並內建 1~10 kHz 帶通濾波器，能精準捕捉早期軸承剝落與齒輪齧合異常，完全符合 ISO 10816 工業振動標準。
Q5：集研科技販售的 DJB 設備是否有提供出廠報告與校準服務？
所有由集研科技代理之英國 DJB Instruments 產品出廠均檢附原廠校驗資料（Calibration Certificate）。集研科技工程團隊在台北與台中皆設有技術據點，能提供在地定期校驗代送、故障排查與儀器售後保養諮詢服務。

需要評估 DJB 現場校驗設備或索取正式報價單嗎？

提供您目前使用的感測器規格、採集儀器型號或現場巡檢需求，集研科技資深應用工程師將為您提供最適配的檢校規劃。
