德國 MMF 振動校正器與校正服務

VC120｜VC20｜VC21｜VC21D｜振動感測器與量測系統校準解決方案

MMF 振動校正器（Vibration Calibrator） 是利用已知的振動頻率與振幅，建立可重複的參考振動訊號，用於確認加速度計、速度感測器、位移感測器以及振動量測系統的量測性能。

集研科技提供德國 MMF 振動校正器選型與技術諮詢，並可協助確認 Factory Calibration 或 DAkkS Accredited Calibration 等校正需求。

什麼是振動校正器？

振動校正器是一種用於建立已知振動條件的參考設備。將待測振動感測器固定於校正器的振動台面，在指定頻率與振幅下產生振動，再比較感測器輸出訊號，即可確認感測器的靈敏度及量測系統是否維持正常狀態。

加速度計校正

可用於確認 IEPE、Charge 或電壓輸出型振動感測器的靈敏度與量測性能。

振動量測系統驗證

適合用於感測器、訊號調節器及振動量測設備組成之量測鏈檢查。

現場快速校驗

MMF 多款振動校正器採電池供電設計，可攜帶至實驗室、產線或設備現場使用。

MMF 振動校正服務

MMF 不僅提供振動校正器，也提供振動量測相關設備的校正服務。原廠提供 Accredited Calibration 與 Factory Calibration 兩種不同性質的校正服務，並可依校正範圍接受 MMF 及其他製造商的相關設備。

DAkkS 認可校正

MMF 校正實驗室依 DIN EN ISO/IEC 17025:2018 進行認可範圍內的校正服務。

  • 依 DAkkS 認可範圍執行
  • 可依需求確認 MMF 或其他品牌設備
  • 適用於需要認可校正的品質管理需求
  • 實際量測範圍依認可附件確認

Factory Calibration 原廠校正

可用於振動感測器、振動量測儀器、振動校正器，以及符合條件的完整量測鏈。

  • 可確認 MMF 及其他品牌設備
  • 振動感測器可提供 Calibration Data Sheet
  • 振動儀器與量測鏈可提供校正證書
  • 實際校正頻率範圍依設備與服務範圍確認
重要：Factory Calibration 不等同於 DAkkS Accredited Calibration
MMF 原廠產品所附的 Factory Calibration Certificate 並不等同於 DAkkS 認可校正報告。若您的品質系統、客戶規範或稽核要求指定 ISO/IEC 17025 認可校正，建議送校前先確認所需的校正類型與認可範圍。

MMF 振動校正器全系列

MMF Vibration Calibrators 系列主要用於加速度、速度及位移感測器與振動量測系統的校準。四款產品依頻率範圍、振幅、最大感測器重量及應用方式不同，可對應實驗室、現場量測、振動測試及非接觸式位移量測等需求。

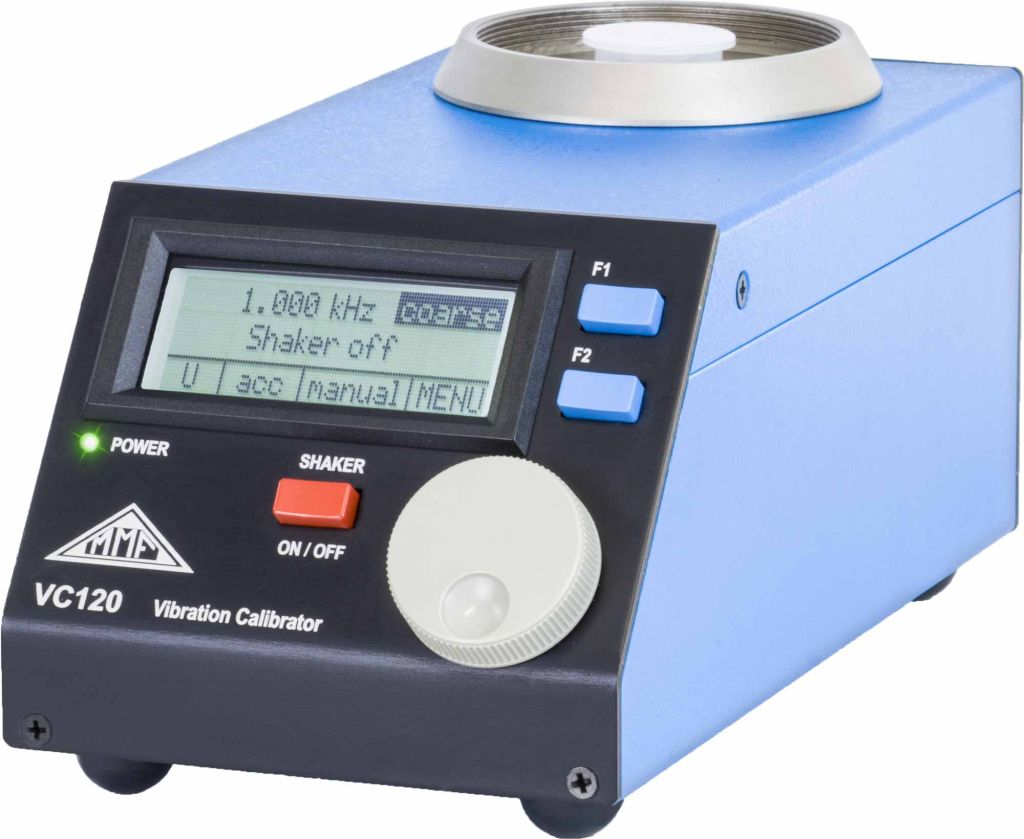

MMF VC120 振動校正系統 Vibration Calibrating System

VC120

Vibration Calibrating System

VC120 著重於振動量測系統校準與頻率響應量測，內建量測通道，可顯示頻率與感測器靈敏度，並搭配 PC 軟體進行資料管理。

  • 頻率：70～10,000 Hz
  • 振動振幅：1 m/s²
  • 最大感測器重量：400 g
  • 支援 Charge、IEPE、Voltage
  • 具 PC 校正軟體與資料庫功能
查看 VC120 原廠資料

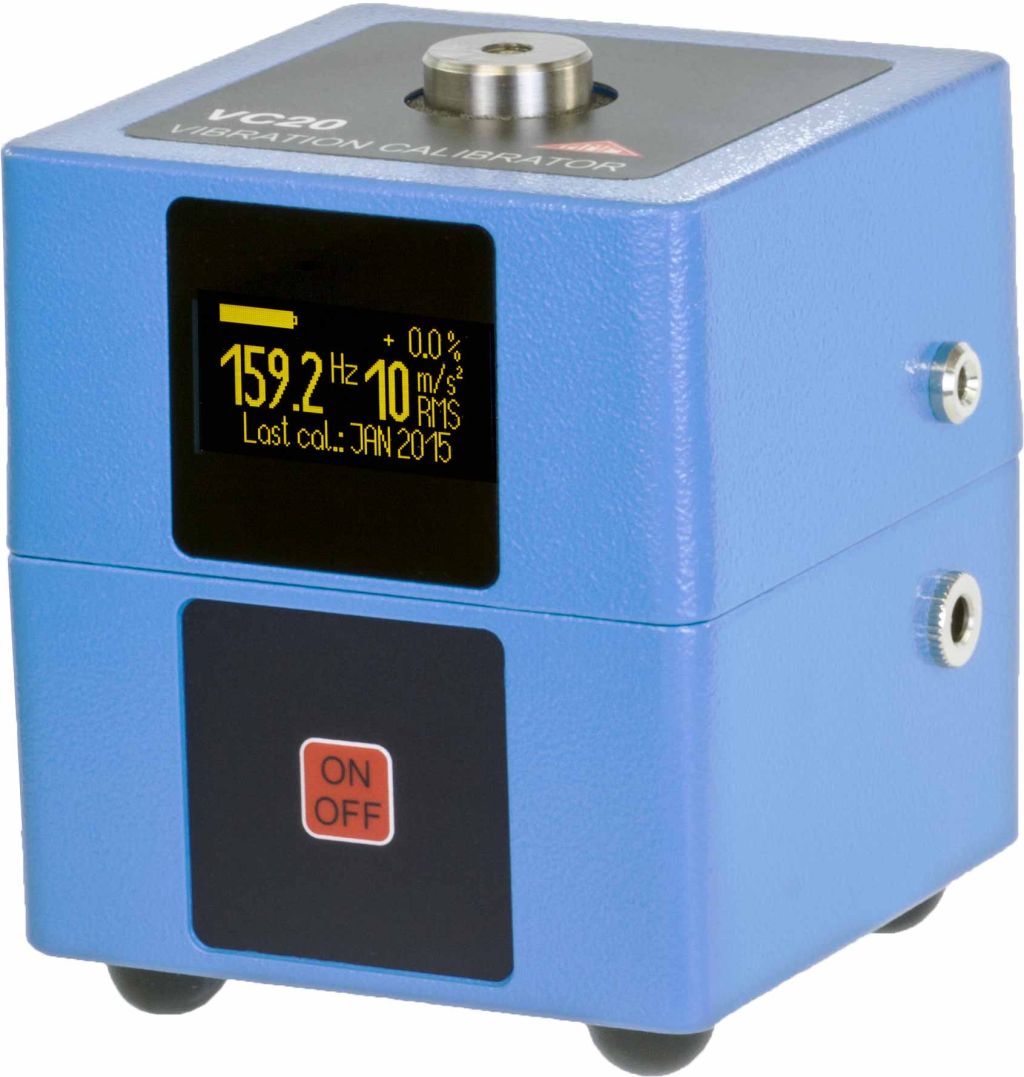

MMF VC20 振動校正器

VC20

Vibration Calibrator

VC20 是適合現場快速校驗的振動校正器，以 159.2 Hz、10 m/s² 作為標準振動條件，並具備高負載能力。

  • 頻率：159.2 Hz
  • 振動振幅：10 m/s²
  • 最大感測器重量：600 g
  • 電池供電，適合行動使用
  • 適用加速度、速度、位移量測校驗
查看 VC20 原廠資料

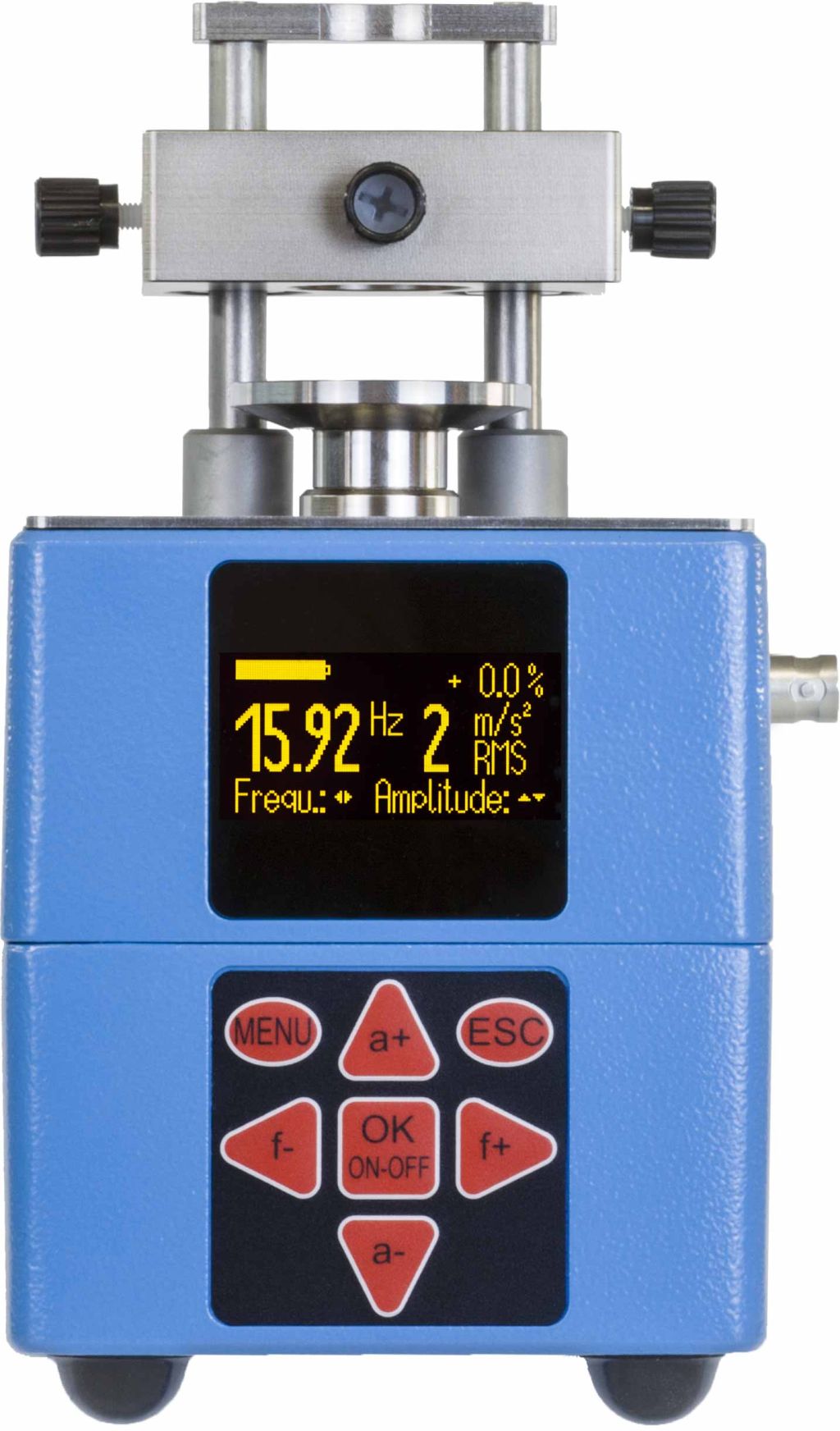

MMF VC21 多頻率振動校正器

VC21

Multi-Frequency Vibration Calibrator

VC21 提供多段頻率與振幅設定，相較於固定頻率型校正器，更適合需要不同振動條件的現場校驗與測試工作。

  • 頻率：15.92～1280 Hz
  • 振幅：1、2、5、10、20 m/s²
  • 最大感測器重量：50～500 g
  • 負載無關振動位準
  • 電池供電，適合現場使用[
查看 VC21 原廠資料

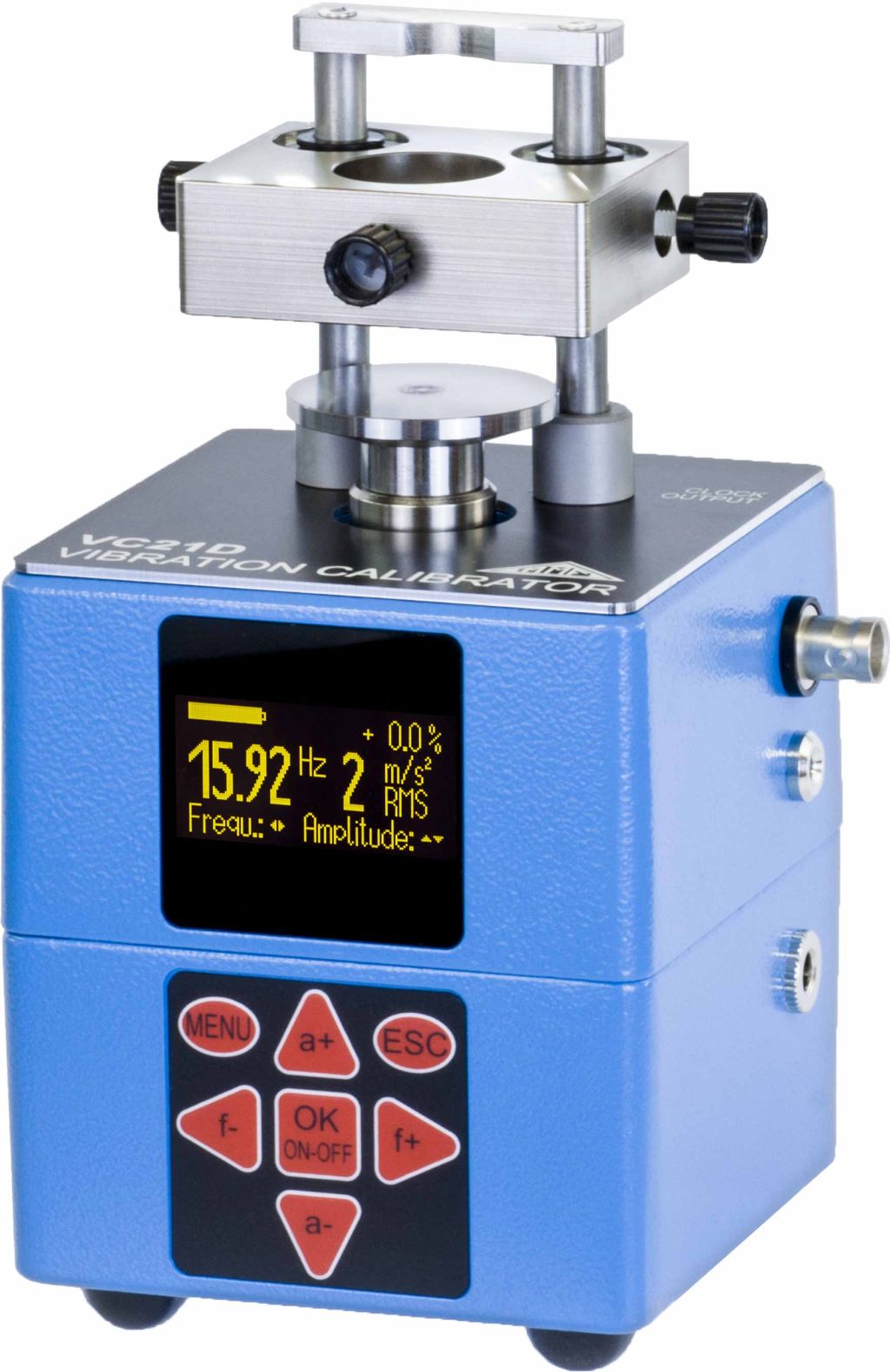

MMF VC21D 振動校正器 Eddy Current 位移探頭校準

VC21D

Vibration Calibrator for Displacement Transducers

VC21D 在 VC21 的多頻率、多振幅架構上，增加可拆式夾持裝置，可用於非接觸式 inductive / Eddy Current displacement transducer 的動態校準。

  • 頻率：15.92～1280 Hz
  • 振幅：1、2、5、10、20 m/s²
  • 最大感測器重量：50～500 g
  • 159.2 Hz 可進行非接觸式位移探頭動態校準
  • 提供 Clock Output，可同步頻率選擇量測系統
查看 VC21D 原廠資料

VC120、VC20、VC21、VC21D 怎麼選？

型號 頻率 振幅 最大感測器重量 主要特色 適合應用
VC120 70～10,000 Hz 1 m/s² 400 g 內建量測通道
頻率響應
PC 軟體		 實驗室
頻率響應
量測系統校準
VC20 159.2 Hz 10 m/s² 600 g 高負載
固定標準振動		 現場快速校驗
VC21 15.92～1280 Hz 1～20 m/s² 50～500 g 多頻率
多振幅		 多用途振動校準
VC21D 15.92～1280 Hz 1～20 m/s² 50～500 g 位移探頭動態校準
Clock Output		 振動＋非接觸位移量測

VC21D 可以校準 Eddy Current 位移探頭嗎？

非接觸式位移探頭動態校準

Eddy Current proximity probe 一般中文稱為「渦電流式接近探頭」或「渦電流式非接觸位移探頭」，常用於旋轉機械的軸位移、軸振動及間隙量測。

MMF VC21D 配備可拆式夾持裝置，可在 159.2 Hz 下對 inductive / Eddy Current displacement transducer 進行動態校準，並搭配相應的螺紋轉接配件使用。

注意：VC21D 是「支援 Eddy Current 位移探頭校準」，並不代表集研科技目前販售所有品牌的 Eddy Current proximity probe。

如果您已有其他品牌的非接觸式位移探頭，可提供品牌、型號、探頭規格與使用方式，集研科技可協助確認 VC21D 的校準相容性。

MMF 可協助哪些振動設備校正？

MMF 校正服務並不限於 MMF 自有產品。可依校正範圍確認振動感測器、振動量測儀器、振動校正器，以及由感測器與訊號調節器組成的量測鏈。

振動感測器

加速度計、振動感測器及其他適用於振動量測的感測元件。

振動量測儀器

振動計、振動分析相關設備及其他符合校正範圍的量測儀器。

振動校正器

可針對振動校正器本身進行校正，確認參考振動條件的量測性能。

完整量測鏈

可針對感測器與訊號調節器組成的完整量測鏈進行校正。

MMF 產品

MMF 自有振動感測器、量測儀器及振動校正器。

其他品牌設備

其他品牌設備可依品牌、型號與校正需求確認是否適用。

振動校正基本流程

1

確認設備

提供品牌、型號、序號及感測器規格。

2

確認校正需求

確認頻率、振幅、量測範圍及所需證書類型。

3

執行校正

依適用程序與校正範圍進行量測。

4

取得校正資料

依校正類型提供校正證書或 Calibration Data Sheet。

振動校正相關產品

振動量測系統通常由「感測器 → 訊號調節 → 資料擷取／分析」組成。因此在選擇 MMF 振動校正器時，也可以同步確認現有感測器與量測設備，建立完整的振動量測與校正架構。

MMF／DJB IEPE 壓電式加速規

IEPE 加速度計是振動量測常見的感測器類型，可搭配適用的振動校正器進行靈敏度與量測性能確認。

查看 IEPE 壓電式加速規 →

MMF 振動分析儀

完成感測器與量測鏈確認後，可搭配振動分析儀進行振動量測、頻譜分析及設備狀態分析。

查看 MMF 振動分析儀 →

MMF VM100 振動分析系統

適合多通道振動資料量測與分析，可延伸應用於設備振動監測與狀態診斷。

查看 MMF VM100 →

MMF 訊號調節器／放大器

依感測器輸出型態與量測架構選擇適合的訊號調節器，建立感測器、訊號處理與資料擷取之間的完整量測鏈。

查看訊號調節器／放大器 →

MMF 振動校正器應用

加速度計定期校驗

確認振動感測器長期使用後的靈敏度與量測性能。

振動量測系統驗證

確認感測器、訊號調節器與量測儀器組成的系統是否正常。

設備振動監測

馬達、泵浦、風機、壓縮機及旋轉設備的振動量測。

實驗室測試

適用於感測器性能確認、頻率響應測試及振動測試。

生產線測試

可用於量產設備的振動量測與測試系統確認。

非接觸位移量測

VC21D 可進一步支援適用的 inductive / Eddy Current 位移探頭動態校準。

MMF 振動校正器 FAQ

Q1：什麼是 MMF 振動校正器？
MMF 振動校正器利用已知頻率與振幅產生參考振動，用於確認加速度計、速度感測器、位移感測器及振動量測系統的量測性能。MMF 提供 VC120、VC20、VC21、VC21D 等不同規格的振動校正器。
Q2：VC20 與 VC21 有什麼不同？
VC20 主要提供 159.2 Hz、10 m/s² 的固定振動條件，最大感測器重量可達 600 g；VC21 提供 15.92～1280 Hz 多段頻率與 1～20 m/s² 多段振幅，適合需要不同校正條件的應用。
Q3：VC21 與 VC21D 有什麼不同？
VC21D 保留 VC21 的多頻率、多振幅功能，並增加可拆式夾持裝置，可用於非接觸式 inductive / Eddy Current displacement transducer 的動態校準，並提供 Clock Output。
Q4：VC120 適合什麼用途？
VC120 適合需要較寬頻率範圍與頻率響應量測的應用。頻率範圍為 70～10,000 Hz，振幅為 1 m/s²，最大感測器重量為 400 g，並支援 Charge、IEPE 與電壓型感測器。
Q5：MMF 有提供 DAkkS 認可校正嗎？
有。MMF 校正實驗室自 2022 年起依 DIN EN ISO/IEC 17025:2018 取得 DAkkS 認可，但實際是否能提供認可校正，必須依設備、量測項目、量測範圍及認可附件所列範圍確認。
Q6：Factory Calibration 是 DAkkS 認可校正嗎？
不是。Factory Calibration 與 Accredited Calibration 是不同服務。MMF 原廠資料指出 Factory Calibration 不屬於 DAkkS 認可報告，也不涵蓋於 EA MLA。若品質系統要求 ISO/IEC 17025 認可校正，應於送校前確認適用範圍。
Q7：MMF 可以校正其他品牌的振動感測器嗎？
可以依校正範圍確認。MMF 校正服務可接受自有產品與其他製造商的相關產品，包括振動感測器、振動量測儀器、振動校正器及部分完整量測鏈，實際可校正項目需依設備型號及校正範圍確認。
Q8：VC21D 可以校正 Eddy Current proximity probe 嗎？
VC21D 可用於非接觸式 inductive / Eddy Current displacement transducer 的動態校準，原廠規格指出相關校準條件為 159.2 Hz。實際使用仍需確認探頭規格及轉接配件相容性。
Q9：KST94 是 Eddy Current 位移探頭嗎？
不是。MMF KST94 是 Probe Accelerometer 探針式加速度計，屬於接觸式振動感測器，可搭配 VC120 與 KST94-CA 進行校準。
Q10：選擇 MMF 振動校正器時，需要提供哪些資料？
建議提供感測器或量測設備的品牌、型號、輸出型態、頻率範圍、靈敏度、重量，以及希望進行的校正方式。若需要認可校正，也建議提供品質系統或客戶對校正證書的要求，方便確認適用的校正範圍。

不確定該選 VC120、VC20、VC21 還是 VC21D？

提供您的感測器或振動量測設備品牌、型號、頻率範圍與校正需求，集研科技可協助確認適合的 MMF 振動校正器，以及 Factory Calibration 或 DAkkS 認可校正相關需求。
