imc EOS高速數據擷取記錄器

MHz級高速擷取記錄器,可作為示波器使用,是爆破測試、渦輪發動機和火箭測試,以及電動汽車功率分析的理想之選。

高速數據採集和瞬態記錄儀

       新型號imc EOS代表著速度! 採樣率高達4 MHz,可對快速變化的動態過程進行精確分析。四路隔離輸入,電壓,電流傳感器和IEPE傳感器可直接接入,以測量加速度,聲音或力信號。應用領域廣泛:從爆破測試中使用的高速記錄儀,到結構噪聲和振動測量,汽車電子控制單元或安全氣囊的開關過程分析以及碰撞測試,一直到電動汽車電功率分析等應用。值得一提的是:imc EOS可以與其他imc測量系統一起同步運行。





快速靈活的測量放大器

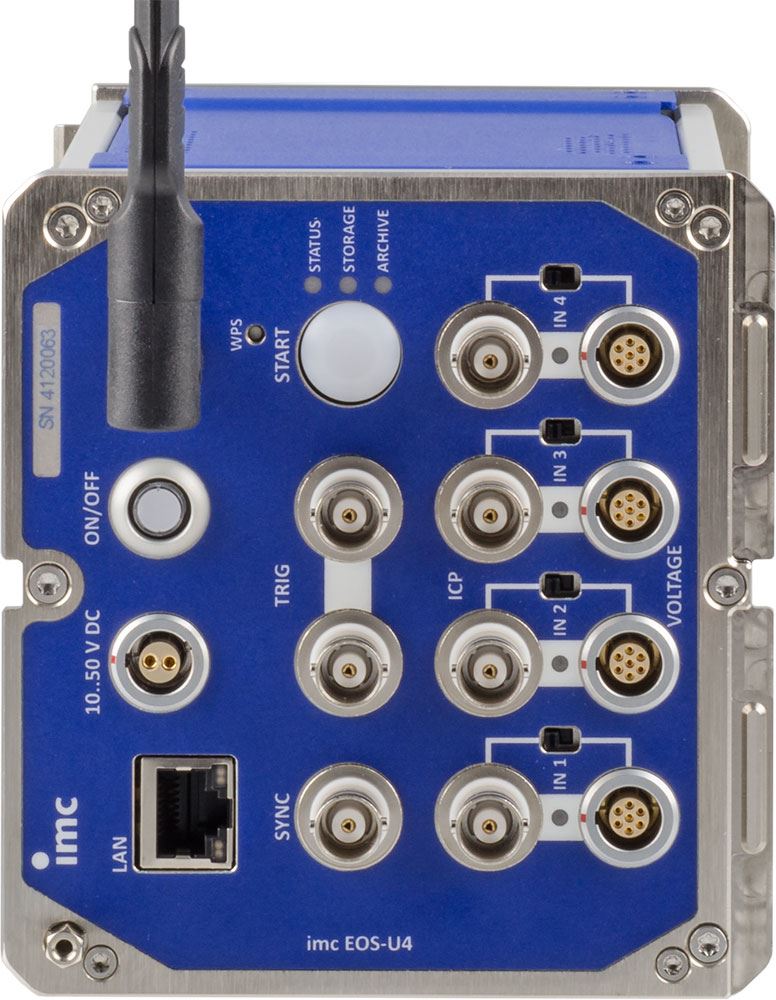

imc EOS設備緊湊而堅固,提供高端測量技術。即使在苛刻的電磁環境下,四個電隔離精密放大器可也確保完美的信號品質。每路信號輸入可根據傳感器技術規格,選擇BNC或LEMO接頭連接。電壓信號測量範圍高達±100V,可以測量加速度計、麥克風或壓電式力傳感器等IEPE/ICP傳感器,還支持精密電流傳感器。採集到的信號採用24位A/D數字化,單通道最高4 MHz採樣頻率,模擬帶寬高達1.8 MHz。可單獨選配傳感器供電功能,為有源傳感器提供單通道2瓦的供電,而無需額外的設備。

安全存儲

imc EOS可選配內置閃存,容量可達1 TB。這使得imc EOS成為一款無需依賴PC、可自主工作的高速記錄器。通過WLAN遠程遙控設備,輕鬆配置試驗參數,啟動和停止試驗等。板載工業級固態存儲可提供安全的數據存儲,既能保障本地數據儲存安全,又能通過快速的網絡連接傳輸測量數據。此外,靈活的觸發機制可以把測量數據轉化為所關注的觸發事件日誌進行記錄,從而減少數據存儲。而另一方面,通過千兆以太網口,可以將數據流傳輸到電腦進行數據瀏覽和永久存檔。






拓撲式空間分佈

       除了模塊化的集中式系統設計外,imc CRONOS-XT還可以安裝在空間分佈的拓撲結構中。這使得測量放大器可以放置在傳感器附近,以便將敏感和昂貴電纜的長度保持在最小。通過基於以太網的imc系統總線實現聯網。所有數據在基本單元中同步採集。



典型應用

燃油汽車

電動汽車

Aviation, aerospace & defence

電機或變速性振動測試
渦輪增壓器測量
燃油噴射系統分析
安全氣囊觸發測試

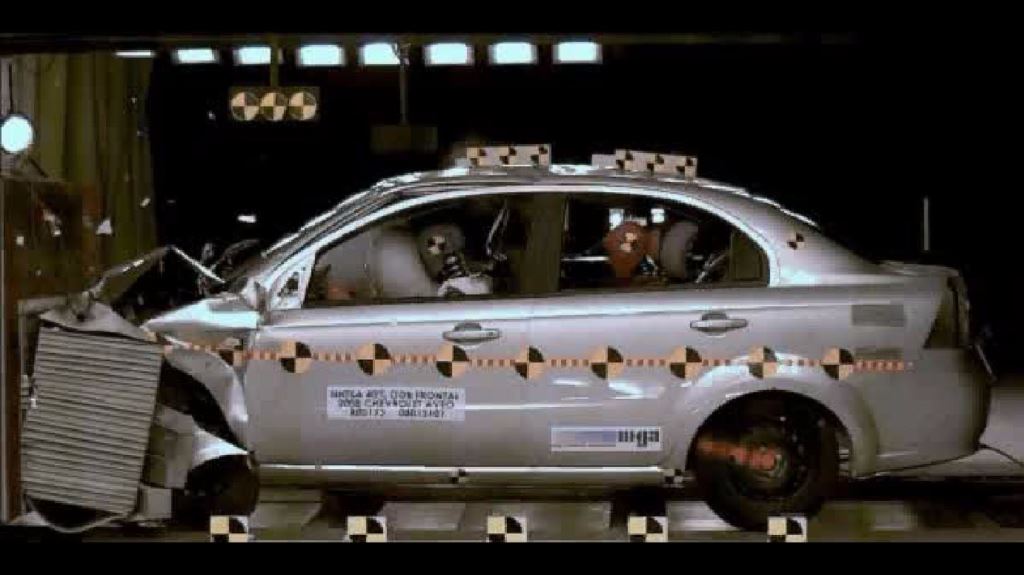

碰撞測試

測量48V電機系統
電動車輛測試,如:輕型混合動力車,電動自行車,電動踏板車
電動工具測試
逆變器和開關測量

Turbine testing (jets, power generation)
Rocket propulsion tests
Combustion instability monitoring
Blasting and explosion processes
Ballistics, shot and drop tests
