PicoScope 3000E 系列 ｜效能與便攜兼具的 USB 示波器
PicoScope 3000E 系列在 USB 示波器領域創下多項第一：
首款 500 MHz 頻寬、首款 5 GS/s 取樣率、首款 2 GS 超深度記憶體的 USB 供電示波器。 小巧輕便的 USB-C 設計，結合高效能與便攜性，適合嵌入式系統、電力電子、通訊與教育應用。
- 頻寬選擇：100 / 200 / 350 / 500 MHz
- 取樣率最高 5 GS/s
- 解析度：8-bit / 10-bit 硬體，增強可達 14-bit
- 記憶體深度：2 GS
- 4 類比通道，MSO 型號具備 16 數位通道
- 內建 函數 / 任意波形產生器 (AWG)
- 支援超過 40 種協議解碼（I²C、SPI、CAN、LIN、FlexRay 等）
- 跨平台 PicoScope 7 軟體（Windows / macOS / Linux），免費更新
- 相容 LabVIEW®、MATLAB® 及 PicoSDK 自訂程式
- 5 年保固，免費技術支援
外觀展示

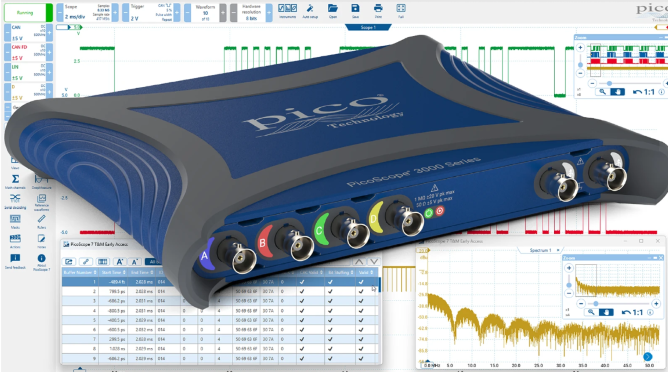

PicoScope 3000E 正面外觀
PicoScope 3000E 背面連接埠
PicoScope 3000E 實際應用展示
規格比較表
標準套件內容 (Kit Contents)
- PicoScope 3000E 系列示波器
- TA532 USB-C to USB-C 連接線 (1.8 m)
- TA534 USB-A to USB-C 連接線 (0.9 m)
- MSO 連接線與 2 × TA139 數位探頭夾組 (僅限 MSO 型號)
- PS017 USB-C 電源供應器 (含 UK / EU / US / AUS 插頭)
- BNC 轉接頭 (100/200/350 MHz 附 5 mm；500 MHz 附 3.5 mm)
- 使用者手冊
特色功能
高解析度量測
PicoScope 3000E 支援 8-bit / 10-bit 硬體解析度，並可透過軟體增強至 14-bit，讓工程師能精確觀察低階信號上的雜訊與漣波。 搭配硬體與數位濾波器 (低通、高通、帶通、帶阻)，可有效降低雜訊、強化細節。
FFT 頻譜分析
內建 高解析 FFT 頻譜分析儀，可顯示單次波形的頻域特性，分析雜訊、串擾或失真。 支援 THD、THD+N、SNR、SINAD、IMD 等自動頻域測量，並能結合 AWG 執行掃頻網路分析。
任意波形 / 函數產生器
內建 14-bit、200 MS/s 任意波形產生器 (AWG)，頻率範圍 100 μHz 至 20 MHz。 可匯入 CSV、編輯自訂波形，或直接從示波器擷取波形轉換成輸出訊號，用於濾波器與放大器響應測試。
數位觸發與進階觸發模式
PicoScope 首創 全數位觸發架構，可降低時間與幅度誤差，支援脈寬觸發、邏輯觸發、視窗觸發、遲滯設定等。 MSO 型號更能針對 16 個數位通道設定觸發條件，適用於混合訊號與匯流排分析。
電力量測與自動化動作
支援多種電力量測 (真實功率、視在功率、功率因數、DC 功率、Crest Factor 等)。 可在事件發生時自動執行動作：停止擷取、存檔、觸發聲音警示、啟動 AWG 或外部程式，實現自動監控與異常記錄。
HAL4 硬體加速引擎
第四代硬體加速引擎 (HAL4) 可實現 高達 20 億樣本/秒的即時顯示更新，即使啟用深度記憶體也能保持流暢操作。 確保長時間擷取下仍能快速瀏覽與縮放，避免 PC 處理效能成為瓶頸。
2025-2026 應用趨勢
- 5G/6G 通訊與射頻前端設計 – 驗證濾波器響應與高頻切換訊號
- 車用電子與自動駕駛系統 – 感測器 / ECU 的低噪聲設計與混合訊號通訊協定除錯
- 電動車與電源電子 – 電源轉換器效率 /開關雜訊 /功率品質量測
- IoT / 低功耗裝置 – 睡眠與喚醒狀態的電流電壓瞬態測試與干擾分析
- 工業自動化與機器人控制系統 – 多通道實時控制 /邊緣運算 /混合類比數位回路監控
- 半導體 /IC 驗證實驗室 – ADC/DAC 測試 /高速 serial link /信號完整性與時序誤差分析
