PicoScope 9000系列
產品型號: Picoscope 9301 / 9402-05 / 9402-16 / 9404-05/ 9404-16
Pico 9000系列示波器是Pico Technology推出的高性能示波器系列，具有卓越的測試和分析能力，特別針對高頻、高速、高帶寬的應用而設計。 這一系列引入了SXRTO（sampler-extended real-time oscilloscope）技術，結合了即時取樣、隨機等效時間採樣和高模擬帶寬的優點。Pico 9000系列適用於多個應用領域，包括通信系統測試、數位設計驗證、RF設計測試、光學信號測試、半導體測試等，滿足工程師和技術人員對高性能示波器的多樣需求。
PicoScope 9300 TDT/TDR/光學示波器
業界領先30 GHz高頻採樣技術
PicoScope® 9300系列USB取樣示波器以其業界領先的30 GHz頻寬，針對10 Gb/s及更高的數位和通信應用，以及25 GHz的微波應用，以64 fs的解析度應對計時應用。選配的11.3 Gb/s時鐘恢復、光電轉換器或差動、可調校的時間域反射計(60 ps/7 V)形成了一個強大、小巧且成本效益的測量套裝。
主要規格：
-
15 GS/s（64 fs）串行取樣： 顯示解析度達到640 GS/s（1.5 fs）。
-
高達15 GHz的預分頻、2.5 GHz的直接觸發和11.3 Gb/s的時鐘恢復： 應對多種高頻應用。
-
行業領先的16位元1 MS/s ADC和60 dB的動態範圍： 確保準確的測量。
-
Eye和Mask測試達20 Gb/s，最多可達223-1模式鎖定： 分析信號的穩定性。
-
直觀、支持觸控的Windows用戶界面： 操作更加輕鬆。
-
內建全面的測量、直方圖和可編輯的數據遮罩庫： 提供更多分析選項。
-
整合的差動、可調校的TDR/TDT步進發生器： 為電纜、連接器、背板、PCB和網絡的TDR/TDT分析提供便利。
典型應用：
-
電信和雷達測試： 服務和製造
-
光纖、收發器和激光測試： 應對9.5 GHz光學頻寬
-
RF、微波和千兆位數字系統測量： 解析度高達25 GHz
-
雷達頻段I、G、P、L、S、C、X、Ku： 應對各種雷達應用
-
精密時序和相位分析： 解析度達64 fs
-
數字系統設計和特性化： 高達30 GHz的頻寬
-
Eye圖、Mask和極限測試達10 Gb/s： 支援Ethernet、HDMI、PCI、SATA、USB等
-
TDR/TDT分析： 電纜、連接器、背板、PCB和網絡
PicoScope® 9300系列示波器提供高效、便攜且成本效益的高頻率測量解決方案。無需額外支付軟體功能或更新費用。
TDR/TDT分析
PicoScope 9311示波器具有用於時域反射計和傳輸測量的內置步進發生器。9311-20具有可調校的上升和下降步進發生器，適用於單端和差動測量。這些功能可用於表徵傳輸線、印刷電路追踪、連接器和帶有16 mm分辨率的阻抗測量和4 mm分辨率的故障檢測的電纜。
內置信號發生器
所有PicoScope 9300系列示波器都可以生成行業標準和自定義信號，包括時鐘、脈衝和偽隨機二進制序列。您可以使用這些信號來測試儀器的輸入，試驗其功能，並驗證複雜的設置，例如遮罩測試。AUX OUTPUT也可以配置為觸發輸出。
PicoConnect® 900系列：未來的探頭形狀
PicoConnect 900系列是一系列低侵入、高頻無源探頭，適用於高達9 GHz和18 Gb/s的微波和千兆應用。它們以低價格提供卓越性能和靈活性，是與PicoScope 9300系列示波器搭配使用的明確選擇。
PicoConnect 900系列探頭的特點：
-
極低的負載電容，典型值< 0.3 pF，所有型號的上限測試值為0.4 pF
-
精細的指尖設計，用於準確而穩定的探測或在精細尺度上進行焊接可更換的SMA探頭頭，分為5:1、10:1和20:1，AC或DC耦合
-
對Z0 = 0 Ω至100 Ω的高速傳輸線進行準確的探測
-
頂級未校正的脈沖/眼睛響應和脈沖/眼睛干擾
PicoSource® PG900系列差動脈沖發生器
為了比內置信號發生器提供更大的靈活性，您可能希望將高性能快速步進TDR/TDT脈沖源與取樣示波器分開，並有兩台儀器可以根據需要獨立使用或一起使用。PicoSource PG900系列發生器包含PicoScope 9311中相同的步進恢復二極管脈沖源，或者稍快但幅度降低的隧道二極管脈沖源，重新安置在一個獨立的USB可控儀器中。所有這些都附帶PicoSource PG900控制軟件。
用於光學波形分析的Bessel-Thomson濾波器
用於9321-20光學到電的轉換器的SMA Bessel–Thomson脈衝整形濾波器範圍，適用於標準比特率。這些濾波器對於準確表徵從光傳輸系統出來的信號至關重要。
|
  |
 |
 |
 |
PicoScope 9300系列規格表
Picoscope
|
9301-20
PQ338
|
9301-25
PQ094
|
9301-30
PQ339
|
9302-20
PQ340
|
9311-20
PQ091
|
9321-20
PQ092
|
9341-20
PQ093
|
9341-30
PQ341
|
20 GHz sampling oscilloscope
取樣率
|
V
|
|
|
V
|
V
|
V
|
V
|
|
25 GHz sampling oscilloscope
取樣率
|
|
V
|
|
|
|
|
|
|
30 GHz sampling oscilloscope
取樣率
|
|
|
V
|
|
|
|
|
V
|
2 channels
通道數
|
V
|
V
|
V
|
V
|
V
|
V
|
|
|
4 channels
通道數
|
|
|
|
|
|
|
V
|
V
|
Clock recovery (11.3 Gb/s)
Clock恢復
|
|
|
|
V
|
|
V
|
|
|
Optical input (9.5 GHz)
光學輸入
|
|
|
|
|
|
V
|
|
|
Integrated TDR
TDT (60 ps / 2.5 to 7 V)
|
|
|
|
|
V
|
|
|
|
Add External
PG900 TDR/TDT Source
|
V
|
V
|
V
|
V
|
V
|
V
|
V
|
V
|
PicoScope 9400系列 產品特色
- PicoScope 9402-16 和 9404-16
-
16 GHz 頻寬，22 ps transition time
-
2.5 TS/s（0.4ps）等效時間取樣
- PicoScope 9402-05 和 9404-05
-
5 GHz 頻寬，70 ps transition time
-
1 TS/s（1ps）等效時間取樣
-
脈沖、眼圖和遮罩測試達到45 ps，達到11 Gb/s
-
12位500 MS/s ADC
-
直觀且可配置的觸摸兼容Windows用戶界面
-
具有全面內置測量、縮放、數據遮罩和直方圖的功能
-
±800 mV的50Ω全幅輸入範圍
-
10 mV/div至0.25 V/div數字增益範圍
-
高達250 kS的跟踪長度，在通道之間共享
-
所有型號均可選購的時鐘恢復觸發器 - 5或8 Gb/s
-
恢復的時鐘和數據輸出
|
.jpg) |

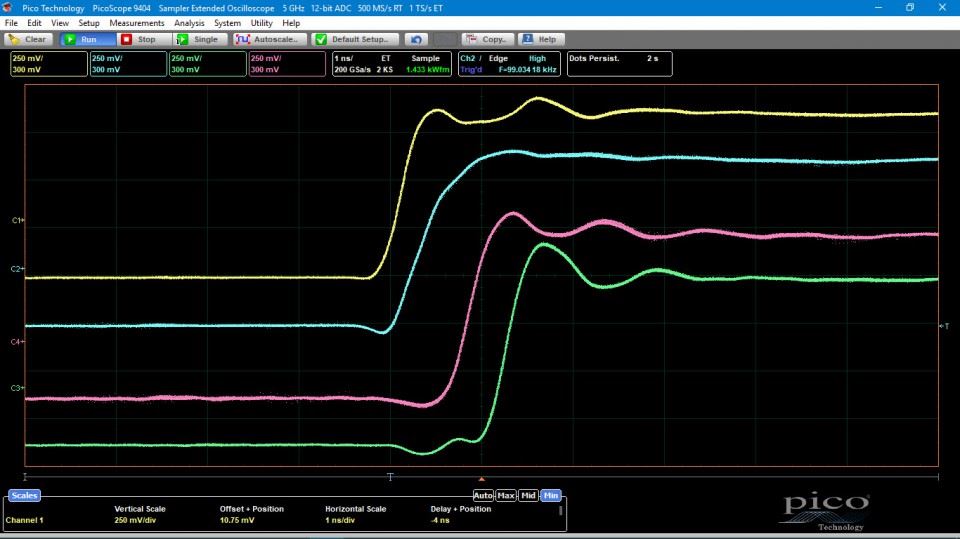

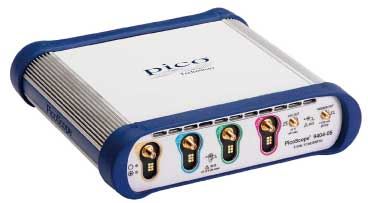

PicoScope 9400 取樣示波器
特色及應用
PicoScope 9400系列SXRTO示波器具有2或4個高頻寬50Ω輸入通道，具有市場領先的ADC、定時和顯示分辨率，可精確測量和可視化高速類比和數據信號。它們非常適合捕捉22 ps的脈沖和過渡、100 ps的脈沖以及高達8 Gb/s的時鐘和數據眼睛（可選時鐘恢復）。
隨機取樣
SXRTO是快速的，能夠快速生成隨機取樣波形、持久顯示和統計信息。PicoScope 9400系列具有每個通道的內置內部觸發器，具有超過奈奎斯特（實時）取樣率的預觸發隨機取樣。頻寬高達16 GHz（50Ω SMA(f)輸入），三種獲取模式 - 實時、隨機和滾動 - 都以12位分辨率捕捉到共享內存最大達250 kS。
|
 |
|
PicoSample 4軟件
PicoSample 4軟件源自我們現有的PicoSample 3取樣示波器軟件，經過十多年的開發、客戶反饋和優化。
顯示可調整大小以適應任何窗口，充分利用可用的顯示分辨率，4K甚至更大或跨多個顯示器。
四個獨立的縮放通道可以展示數據的不同視圖，分辨率達到0.4 ps。
大多數控制和狀態面板可以根據應用顯示或隱藏，使您能夠充分利用顯示區域。
這些設備非常小，可放置在靠近被測設備的工作台上。現在，您所需要的不是使用連接在大型臺式設備上的遠端探頭, 而是一條短的、低損耗的同軸電纜。您需要的所有其他內容都內建於示波器中，無需擔心昂貴的硬體或軟體附件，我們不會向您收取新的軟件功能和更新費用。
PicoScope 9400系列 產品應用
-
半導體特性
-
精確定時和相位分析
-
數位系統設計和特性描述
-
信號，眼圖，脈衝和脈衝特性
-
光纖，收發器和雷射測試（不含光電轉換）
-
電信和雷達測試，現場維護與製造
-
RF射頻，微波和Gigabit數位系統測量
-
眼圖、遮罩和限制測試到3 Gb / s
-
乙太網、HDMI 1、PCI、SATA、USB 2.0
-
信號，數據和脈衝 / 脈衝完整性和預兼容性測試
|
 |
|
Real-time scope
|
SXRTO
|
Sampling scope
|
Model
|
|
|
|
|
類比頻寬 Analog bandwidth
|
1 GHz*
|
5 GHz
|
16 GHz
|
30 GHz
|
即時取樣 Real-time sampling?
|
5 GS/s
|
500 MS/s
|
1 MS/s
|
連續等效時間取樣
Sequential equivalent-time sampling
|
No
|
No
|
15 TS/s
|
隨機等效時間取樣
Random equivalent-time sampling?
|
NA
|
1 TS/s
|
2.5 TS/s
|
250 MS/s
|
是否在輸入通道上觸發？
Trigger on input channel?
|
Yes
|
Yes
|
|
是，但僅限於100 MHz頻寬 - 需要外部觸發或內
|
預觸發捕獲 Pretrigger capture?
|
Yes
|
Yes
|
|
No
|
垂直解析度Vertical resolution
|
8 bits
|
12 bits
|
|
16 bits
|
