第六章：Seat Pressure Mapping 系統由哪些設備組成？──感測墊、資料擷取器、分析軟體、校正與無線量測完整解析
許多初次接觸 Seat Pressure Mapping（座椅壓力分布量測） 的工程人員，常誤以為只要購買一張壓力感測墊連接電腦即可開始量測。然而，真正應用於汽車 OEM、座椅 Tier-1 供應商及專業車輛研發中心（如 ARTC、CATARC）的工業級系統，實際上是由高精度硬體、高速訊號處理單元、氣壓校正設備與智慧分析軟體高度整合的工程物理量測平台。

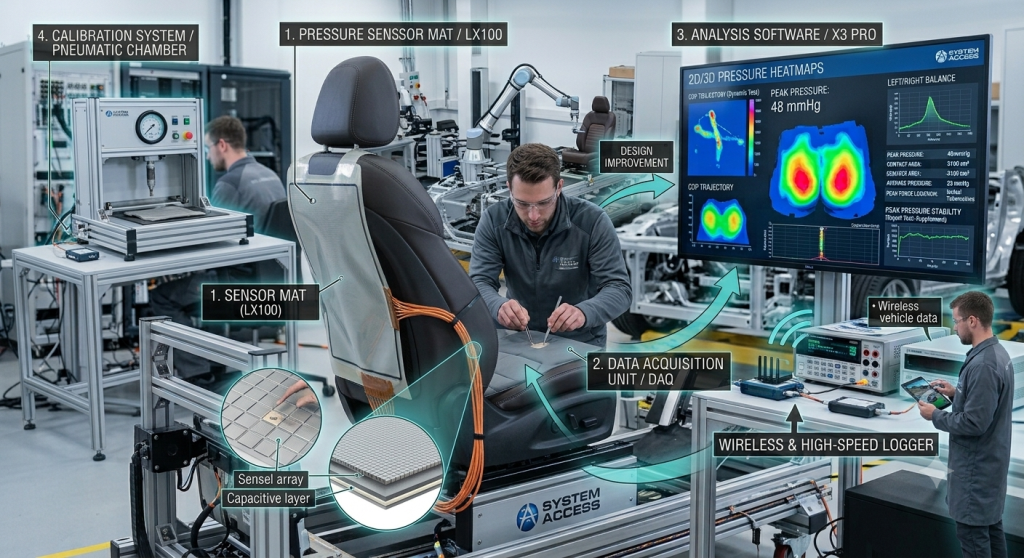

一套完整的 Seat Pressure Mapping 系統通常包含五大核心模組：壓力感測墊（Pressure Sensor Mat）、資料擷取器（Data Acquisition Unit）、分析軟體（Analysis Software）、校正系統（Calibration）以及高動態/無線資料傳輸模組（Wireless & High-Speed Logger）。各模組彼此配合，才能完整記錄人體與座椅接觸面的壓力變化。
.png)
一、壓力感測墊（Pressure Sensor Mat）
壓力感測墊是整個系統的核心元件，也是直接與人體及座椅接觸的感測介面。感測墊內部由大量感測單元（Sensels）組成，每一個感測點皆可獨立量測局部壓力，再由系統整合形成完整的壓力熱圖（Pressure Map）。
車用座椅常見的感測墊包括：
- 座墊感測陣列（Seat Cushion Mat）：覆蓋臀部與大腿主要承重區（如 XSENSOR LX100/LX210 陣列）。
- 椅背感測陣列（Seat Back Mat）：量測胸椎、腰椎及腰靠（Lumbar Support）貼合度。
- 頭枕與側翼感測陣列（Headrest & Bolster Sensors）：評估頭部支撐與高速過彎時側翼包覆力。
- 高動態碰撞防護感測衣（High-Speed Impact Vest / HX210）：專為假人（ATD，如 Hybrid III 5th Female 或 THOR-50M）客製化的撞擊感測背心，用於 IIHS 2.0 等碰撞安全測試。
- 手部或方向盤感測墊
選擇感測墊時，通常需考量：
- 感測面積是否符合座椅尺寸
- 是否可貼合曲面
- 感測點密度
- 厚度是否足夠輕薄
- 是否影響原本乘坐感受
- 是否具備高耐久性
對汽車測試而言，柔性、超薄且可重複使用的感測墊通常更適合長時間驗證與道路測試。
二、資料擷取器（Data Acquisition Unit）
感測墊量測到的訊號必須透過資料擷取器轉換為數位資料，再傳送至分析軟體。資料擷取器主要負責：
- 收集所有感測點資料
- 即時資料處理
- 同步量測
- 高速取樣
- 通訊傳輸
不同設備在取樣速度與同步能力上有所差異。若應用於：靜態舒適度分析、長時間乘坐測試，通常對取樣率要求較低。但若進行：高速道路測試、顛簸路面測試、過彎測試、賽車測試，則需要較高的資料更新速度，以完整記錄瞬間壓力變化。
三、分析軟體（Pressure Mapping Software）
分析軟體是整個系統的大腦，也是工程師每天使用最多的工具。除了即時顯示壓力熱圖外，專業軟體通常提供完整的資料分析功能，包括：
即時顯示功能
- 2D 壓力熱圖
- 3D 壓力分布
- 即時數值更新
- 多區域同步顯示
常用分析功能
- Peak Pressure（峰值壓力）
- Average Pressure（平均壓力）
- Contact Area（接觸面積）
- Pressure Distribution（壓力分布）
- Center of Pressure（COP）
- 壓力變化曲線
- 左右平衡分析
- 多次測試比較
報告輸出功能
專業分析軟體通常可輸出：PDF 測試報告、Excel 報表、CSV 原始資料、圖片、影片、壓力熱圖截圖，方便研發、品質部門及客戶共同分析。
四、校正系統（Calibration）
校正（Calibration）是專業量測系統不可忽略的重要環節。若感測器未經適當校正，即使擁有高解析度，也可能因量測誤差影響測試結果。專業 Seat Pressure Mapping 系統通常提供：
- 原廠校正
- 多點校正
- 定期重新校正
- 校正係數管理
- 校正報告
對汽車 OEM 而言，具備可追溯（Traceable）的校正能力，有助於建立一致的品質管理流程，並提高跨部門、跨據點及跨供應鏈之間的量測一致性。
五、無線量測系統（Wireless System）
近年來，越來越多車用測試採用無線資料傳輸。相較於傳統有線系統，無線系統具有：
- 不影響駕駛操作
- 可直接於道路測試使用
- 安裝快速
- 人體活動自由度高
- 可同步錄製車內影像
特別適合：實車道路測試、高速測試、長時間乘坐、過彎分析、自駕車舒適性研究。透過無線傳輸，工程師可於車外即時監控量測結果，提高測試效率與安全性。
六、完整系統整合的重要性
實際車用測試並非單靠某一項設備即可完成，而是需要完整整合：
人體 │ ▼ 壓力感測墊 │ ▼ 資料擷取器 │ ▼ 分析軟體 │ ▼ 壓力熱圖 │ ▼ 工程分析 │ ▼ 設計改善
透過完整的量測流程，工程師可快速將人體受力轉換為客觀數據，協助優化座椅結構、泡棉配置與人體工學設計。
小結
一套高品質的 Seat Pressure Mapping 系統，不只是壓力感測墊，更包含資料擷取器、分析軟體、校正能力與無線量測技術。各模組相互配合，才能提供穩定、可靠且可重複的量測結果，滿足汽車研發、品質驗證及道路測試等不同應用需求。
