應變式位移計- TML Displacement Transducers

原理：位移透過機械結構（懸臂梁、撓桿、環形彈簧等）轉換為應變，貼附在結構上的應變規偵測變形。
特性：
結構簡單，輸出大
適合靜態與準動態量測

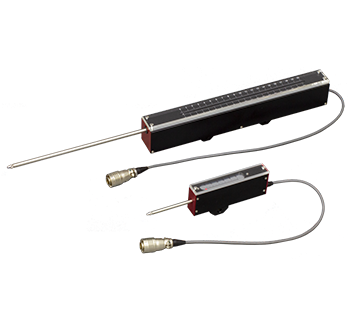

SDP系列

SDP系列-通用型

  • 量測範圍 50–300 mm
  • 小型懸臂設計，附指針
  • ET 型適合拉伸位移，IP40

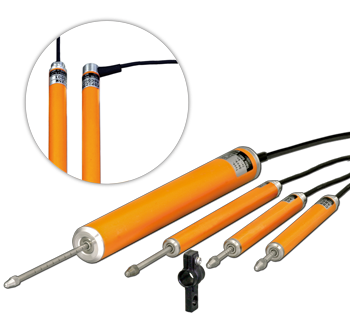

CDP 系列 Transducer

CDP 系列-高靈敏度

  • 量測範圍 5–100 mm
  • 高輸出，高感度
  • 含防水、防塵、雙輸出口、拉伸回彈型

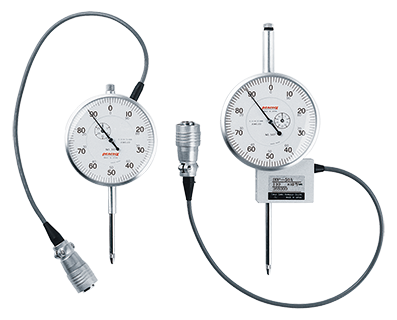

DDP-A位移感測器


DDP-A-千分錶式

  • 量測範圍 10–50 m
  • 具指針讀值與電輸出雙功能
  • IP40

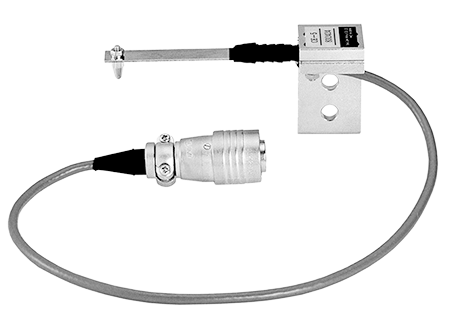

CE / OU



CE / OU-懸臂式/環型位移

  • 量測範圍 2–30 mm
  • 懸臂梁型、圓板彈簧型
  • 高響應性，IP40
WD / DP 系列

WD / DP 系列-夾套式

  • 量測範圍 250–5000 mm
  • 拉線 / 皮尺型設計
  • 適合大位移監測，IP20~40
DPI


PI-π型位移計

  • 量測範圍 ±2–±5 mm
  • 標點距離 50–300 mm
  • 混凝土裂縫監測，IP40

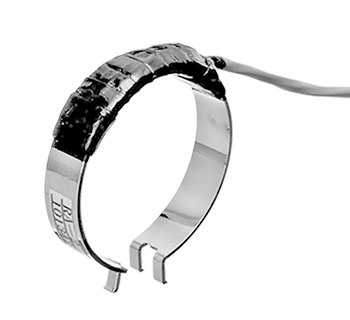

RA / UB

RA / UB-夾式位移

  • 量測範圍 2 / 5 mm
  • 裂縫開口位移測定
  • RA-L 低溫型，UB-A ASTM 規範

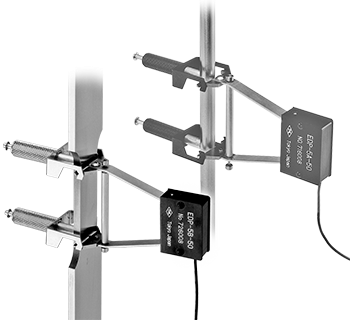

EDP

EDP-引伸計

  • 量測範圍 5 mm
  • 金屬試片伸長測定
  • 刀刃夾持設計，高精度，IP20




+

SDP-E/SDP-ET
型號 容量 額定輸出 靈敏度 非線性 允許溫度
SDP-50E 50 mm 2.5 mV/V ±0.2% 100 0.2% RO -10～+60℃
SDP-100E 100 mm 2.5 mV/V ±0.2% 50 0.2% RO
SDP-200E 200 mm 5 mV/V ±0.3% 50 0.3% RO
SDP-300E 300 mm 5 mV/V ±0.3% 約33 0.3% RO
SDP-50ET 50 mm 2.5 mV/V ±0.2% 100 0.2% RO -10～+60℃
SDP-100ET 100 mm 2.5 mV/V ±0.2% 50 0.2% RO -10～+60℃
+

CDP 系列規格
型號 容量 額定輸出 靈敏度
（×10⁻⁶ 應變/mm）		 非線性 允許溫度
CDP-5 5 mm 5 mV/V ±0.1% 2000 0.15% RO -10～+60℃
CDP-10 10 mm 5 mV/V ±0.1% 1000 0.1% RO -10～+60℃
CDP-25 25 mm 6.25 mV/V ±0.1% 500 0.1% RO -10～+60℃
CDP-50 50 mm 5 mV/V ±0.1% 200 0.1% RO -10～+60℃
CDP-100 100 mm 5 mV/V ±0.1% 100 0.1% RO -10～+60℃
+

CDP-M 系列規格
型號 容量 額定輸出 靈敏度（×10⁻⁶ 應變/mm） 非線性 允許溫度
CDP-5M/5MT 5 mm 5 mV/V ±0.3% 2000 0.3% RO -10～+80℃
CDP-10M/10MT 10 mm 5 mV/V ±0.3% 1000 0.3% RO -10～+80℃
CDP-25M/25MT 25 mm 6.25 mV/V ±0.3% 500 0.3% RO -10～+80℃
CDP-50M/50MT 50 mm 5 mV/V ±0.3% 200 0.3% RO -10～+80℃
CDP-100M/100MT 100 mm 5 mV/V ±0.3% 100 0.3% RO -10～+80℃
+

CDP-B / D / T 系列規格
型號 容量 額定輸出 靈敏度（×10⁻⁶ 應變/mm） 非線性 允許溫度
CDP-5B 5 mm 5 mV/V ±0.1% 2000 0.15% RO -10～+60℃
CDP-10B 10 mm 5 mV/V ±0.1% 1000 0.1% RO -10～+60℃
CDP-25B 25 mm 6.25 mV/V ±0.1% 500 0.1% RO -10～+60℃
CDP-50D 50 mm 5 mV/V ±0.1% 200 0.1% RO -10～+60℃
CDP-100D 100 mm 5 mV/V ±0.1% 100 0.1% RO -10～+60℃
CDP-25T 25 mm 6.25 mV/V ±0.15% 500 0.15% RO -10～+60℃
+

DDP-A 系列規格（Dial Gauge Type）
型號 容量 定格輸出 感度（×10⁻⁶ 應變/mm） 非線性 允許溫度範圍
DDP-10A 10 mm 1.5 mV/V ±0.3% 300 0.3%RO -10～+60℃
DDP-20A 20 mm 1.5 mV/V ±0.3% 150
DDP-30A 30 mm 1.5 mV/V ±0.3% 100
DDP-50A 50 mm 2.5 mV/V ±0.3% 100
+

CE 懸臂型規格
型號 容量 額定輸出(約) 靈敏度(約) 非線性 允許溫度
CE-2 2 mm 2.5 mV/V 2500 1%RO 0～+40℃
CE-5 5 mm 2.5 mV/V 1000 1%RO 0～+40℃
CE-10 10 mm 2.5 mV/V 500 1%RO 0～+40℃
+

OU 環型規格
型號 容量 額定輸出 靈敏度 非線性 允許溫度
OU-10 10 mm 約5 mV/V 約1000 1%RO 0～+40℃
OU-20 20 mm 約5 mV/V 約500 1%RO 0～+40℃
OU-30 30 mm 約5 mV/V 約300 1%RO 0～+40℃
+

WD-A / DP 系列規格
型號 容量 定格輸出 感度（×10⁻⁶ 應變/mm） 非線性 允許溫度範圍
WD-250A 250 mm 5 mV/V ±0.3% 40 0.3%RO -10～+80℃
WD-500A 500 mm 5 mV/V ±0.3% 20
WD-1000A 1000 mm 5 mV/V ±0.3% 10
DP-500G 500 mm 5 mV/V ±0.3% 20 0.3%RO -10～+80℃
DP-1000G 1000 mm 5 mV/V ±0.3% 10
DP-2000G 2000 mm 5 mV/V ±0.3% 5
DP-5000E 5000 mm 5 mV/V ±0.3% 2 0.3%RO -10～+80℃
+

PI 型規格
型號 容量 額定輸出 靈敏度 非線性 允許溫度
PI ±2 / ±5 mm (長度 50–300 mm) 5 mV/V 約2000/1000 0.5%RO 0～+40℃
+

RA / RA-L Clip-on COD 系列規格
型號 容量 定格輸出 感度（×10⁻⁶ 應變/mm） 非線性 允許溫度範圍
RA-2 2 mm 約 1 mV/V 約1000 1%RO 0～+40℃
RA-5 5 mm 約 1.5 mV/V 約600
RA-2L 2 mm 約 1 mV/V 約1000 1%RO -196～+40℃
RA-5L 5 mm 約 1.5 mV/V 約600
