Q: LVDT 與一般接觸式電阻尺相比，有哪些優勢？

傳統電位計電阻尺靠金屬碳刷滑動，容易磨損並產生跳動雜訊；而 LVDT 鐵芯在線圈內孔中懸空滑動，完全沒有機械接觸與摩擦，因此具備理論上無限解析度與數億次往復循環壽命，特別適合高頻微動與長期運轉監測。

Q: 交流輸出（AC/AC）與直流輸出（DC/DC）該如何選擇？

AC 交流型（D5/D6、GT、ACT）本體耐溫耐震、體積最小，但需外接專用 LVDT 放大器進行交流激勵與訊號解調；DC 直流型（DCV 0-10V、DCC 4-20mA）內建放大晶片，24V 直流供電即可直連 PLC 或採樣卡，大幅節省系統配線與空間。

Q: 水下潛水與高水壓環境該如何選型？

潮濕環境或一般潛水測試可選用英國 RDP D5W / ACW 潛水系列；若屬於水利大壩、深水基坑或沉管隧道等深水高壓環境，推薦選用日本 TML FDP-A 系列，具備全不銹鋼密封外殼，通過 1 MPa（約 100 米水深）耐水壓測試與 IP68 防護等級。

搜尋

顯示

圖示列表

🏢 英國 RDP Electronics & 日本 TML 官方正式授權代理｜集研科技

線性電感式位移計 LVDT（Linear Variable Differential Transformer）

LVDT 透過差動線圈電磁感應測量直線位移，鐵芯與線圈完全非接觸、無機械摩擦限制，具備理論上無限解析度、極高重複性與數億次循環超長壽命，廣泛應用於精密工業檢測、科研試驗與嚴苛水下工程。

集研科技代理英國 RDP 高精度交流型（D5/D6、GT、ACT）、直流直連型（DCV 0-10V、DCC 4-20mA）、水下潛水型（D5W、ACW），以及日本東京測器 (TML) FDP-A（耐水壓 1 MPa / IP68）耐水壓系列。

♾️ 無摩擦超長壽命

非接觸電磁感應原理，無碳刷磨損與階躍雜訊，可即時捕捉微奈米級微小位移。

🔌 AC / DC 靈活訊號

提供耐高溫 AC 交流型，以及內建放大電路直接輸出 0-10V / 4-20mA 的 DC 工業型。

🌊 1 MPa 水下高壓防護

全不銹鋼密封外殼，TML FDP-A 具備 IP68 / 1 MPa 耐水壓，專為地下工程與沉管水下監測打造。

LVDT 位移計如何選擇？

應用測試需求	推薦產品系列	主要量測行程	核心選型指標
精密品檢、厚度量規、自動化治具	RDP GT 系列	±0.5 mm ～ ±5 mm	精密線性滾珠軸承測頭、耐磨順暢，可選配氣動伸縮 (Pneumatic)。
微小安裝空間、科研位移試驗	RDP D5 & D6 系列	±0.25 mm ～ ±75 mm	超小外徑（D6 為 8mm，D5 為 9.5mm），非接觸自由鐵芯，高靈敏度。
一般工業行程、結構變形監測	RDP ACT 系列	±12.5 mm ～ ±470 mm	標準工業長行程 AC/AC，可選配固定導向心軸 (Captive) 或彈簧測頭。
PLC 工控系統直連、24V 工業供電	RDP DCV / DCC 系列	5 mm ～ 940 mm (單向)	內建放大器：DCV 輸出 0-10V 電壓；DCC 輸出 4-20mA 兩線式抗雜訊電流。
地下連續壁、大壩沉降、水下高壓監測	日本 TML FDP-A 系列	10 mm ～ 100 mm	耐水壓 1 MPa / IP68 防護，全不銹鋼密封，5~7.5 mV/V 應變電橋直連。

產品系列型號規格對照表

💡 點擊下方系列即可展開規格表，每個系列右上角均提供**原廠專屬 PDF 型錄下載**。

📍 1. 英國 RDP D5 & D6 系列｜迷你型交流 LVDT 位移計 (行程 ±0.25 ～ ±75 mm)

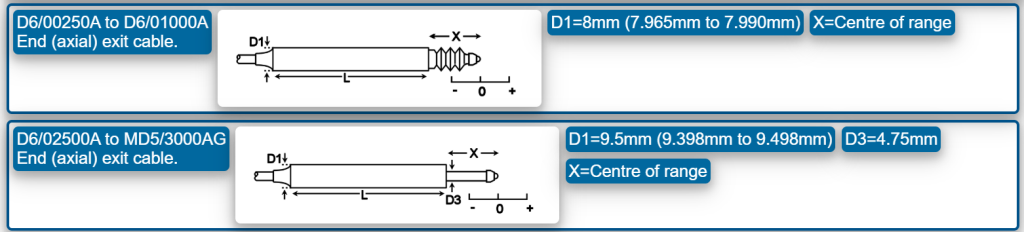

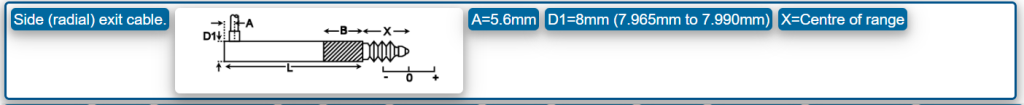

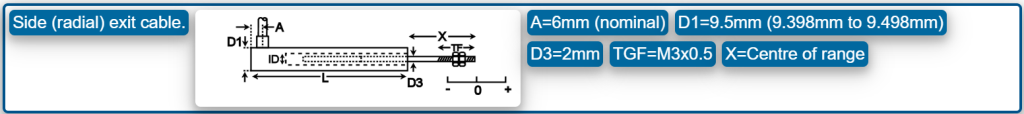

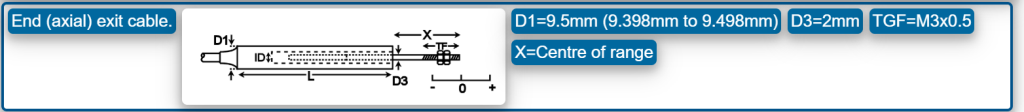

外徑僅 8mm (D6) 與 9.5mm (D5)，不銹鋼全密封，提供自由鐵芯 (U) 與彈簧測頭 (A)。

📥 下載 D5 & D6 原廠型錄 (PDF)

👉 手機版可左右滑動查看完整規格

型號	量測行程	結構／出線形式	非線性誤差 (Linearity)	靈敏度 (Sensitivity)
D6/02500U	±2.5 mm	自由鐵芯 (Unguided) / 軸向出線	±0.5% / ±0.25% / ±0.1%	375 mV/V
D6/05000U	±5.0 mm	自由鐵芯 (Unguided) / 軸向出線	±0.5% / ±0.25% / ±0.1%	700 mV/V
D5/300HK	±7.5 mm	自由鐵芯 (Unguided) / 軸向出線	±0.5% / ±0.25% / ±0.1%	502 mV/V
D6/01000A	±1.0 mm	彈簧測頭 (Spring) / 軸向出線	±0.5% / ±0.25% / ±0.1%	150 mV/V
D5/400AG	±10 mm	彈簧測頭 (Spring) / 軸向出線	±0.5% / ±0.25%	576 mV/V

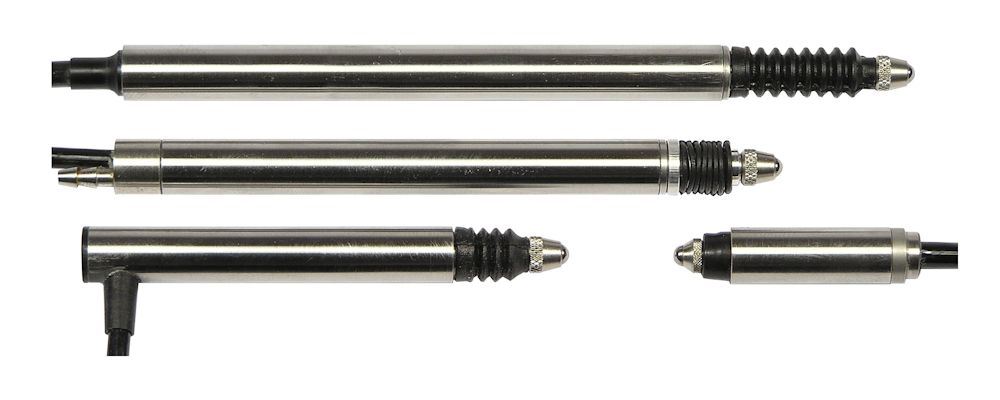

📍 2. 英國 RDP GT 系列｜高精度線性量規測頭 LVDT (行程 ±0.5 ～ ±5 mm)

品管檢測與厚度量測首選。配置精密線性滾珠軸承，滑順超耐磨，提供氣動進退 (P) 選配。

📥 下載 GT 系列原廠型錄 (PDF)

👉 手機版可左右滑動查看完整規格

型號	量測行程	測頭形式	非線性誤差 (Linearity)	靈敏度 (Sensitivity)
GT1000	±1.0 mm	精密線性軸承彈簧測頭 / 軸向出線	±0.25% / ±0.1%	150 mV/V
GT2500	±2.5 mm	精密線性軸承彈簧測頭 / 軸向出線	±0.25% / ±0.1%	375 mV/V
GT5000	±5.0 mm	精密線性軸承彈簧測頭 / 軸向出線	±0.25% / ±0.1%	700 mV/V
GT2500P	±2.5 mm	Pneumatic 氣壓驅動進退測頭	±0.25% / ±0.1%	375 mV/V

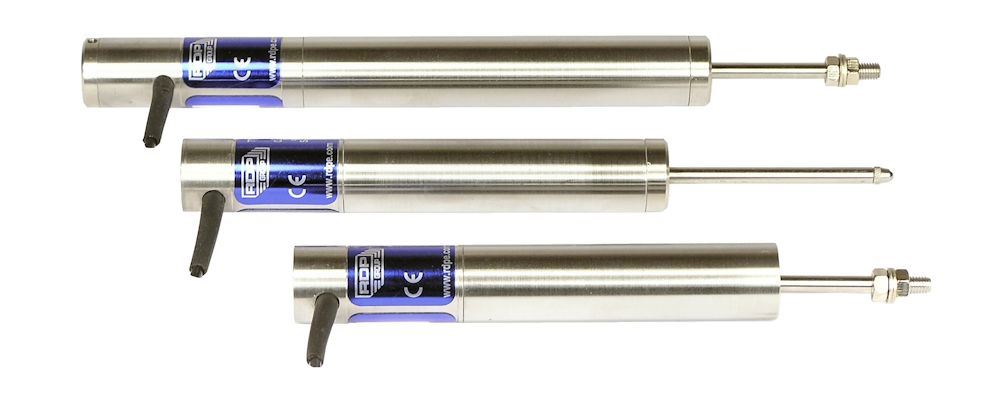

📍 3. 英國 RDP ACT 系列｜工業長行程交流 LVDT 位移計 (行程 ±12.5 ～ ±470 mm)

重工業與長行程設備標準品，全不銹鋼強固外殼，可選自由鐵芯或防轉導向心軸 (ACT-C)。

📥 下載 ACT 系列原廠型錄 (PDF)

👉 手機版可左右滑動查看完整規格

型號	量測行程	心軸與結構形式	非線性誤差 (Linearity)	靈敏度 (Sensitivity)
ACT500	±12.5 mm	自由鐵芯 (Unguided)	±0.5% / ±0.25% / ±0.1%	0.7 V/V
ACT1000C	±25 mm	內部防轉導向心軸 (Captive)	±0.5% / ±0.25% / ±0.1%	0.9 V/V
ACT4000C	±100 mm	內部防轉導向心軸 (Captive)	±0.5% / ±0.25% / ±0.1%	3.2 V/V
ACT18500C	±470 mm	超長行程導向心軸 (Captive)	±0.5%	3.6 V/V

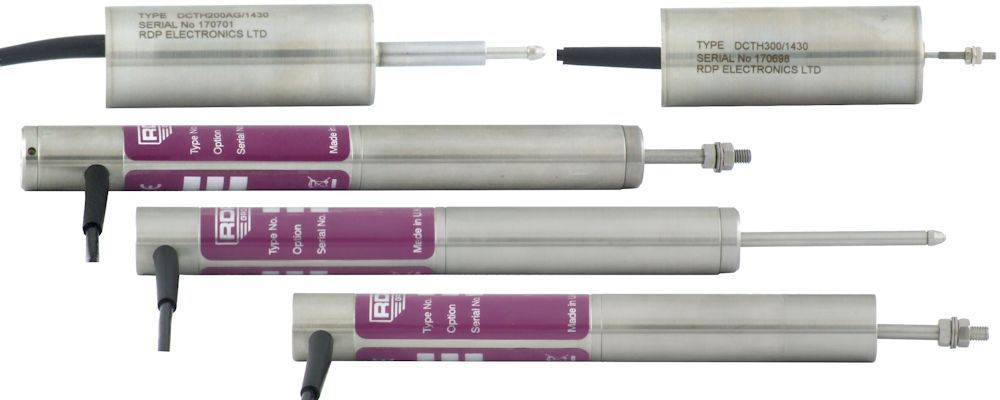

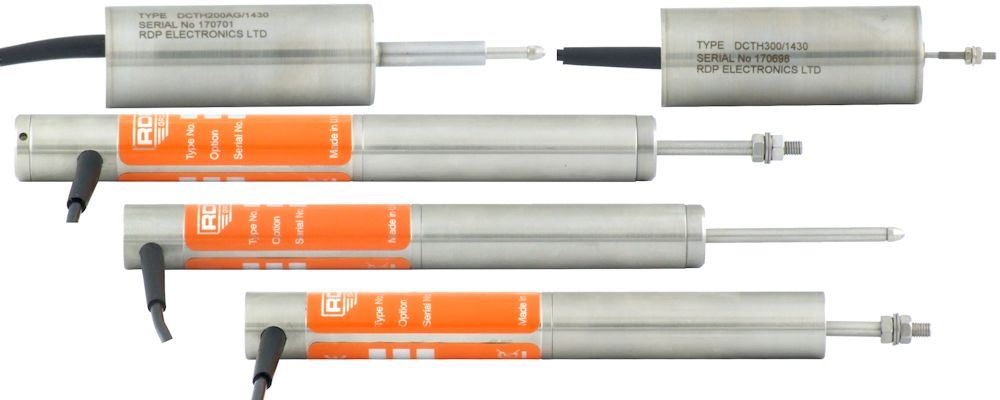

📍 4. 英國 RDP DCV / DCC 系列｜直流輸出內建放大器型 LVDT (0-10V / 4-20mA)

24V 直流供電直接輸出標準訊號。DCV 輸出 0-10V 電壓；DCC 輸出 4-20mA 兩線式電流。

📥 DCV 型錄 (0-10V) 📥 DCC 型錄 (4-20mA)

👉 手機版可左右滑動查看完整規格

型號	量測行程	訊號輸出規格	非線性誤差 (Linearity)	結構型式
DCV025U	25 mm (單向)	隔離式 0 ～ 10 VDC	±0.5% / ±0.25% / ±0.1%	自由鐵芯 (Unguided)
DCV100C	100 mm (單向)	隔離式 0 ～ 10 VDC	±0.5% / ±0.25% / ±0.1%	導向心軸 (Captive)
DCC025U	25 mm (單向)	4 ～ 20 mA (兩線式抗干擾)	±0.5% / ±0.25% / ±0.1%	自由鐵芯 (Unguided)
DCC100C	100 mm (單向)	4 ～ 20 mA (兩線式抗干擾)	±0.5% / ±0.25% / ±0.1%	導向心軸 (Captive)

📍 5. 水下潛水與耐水壓型｜RDP D5W / ACW & 日本 TML FDP-A (1 MPa / IP68)

水下隧道、連續壁開挖、潮濕泥水監測首選。英國 RDP 全密封潛水型與日本 TML 1 MPa 耐水壓系列。

📥 D5W 潛水型錄 📥 ACW 潛水型錄 📥 TML FDP-A 型錄

👉 手機版可左右滑動查看完整規格

品牌與型號	量測行程	輸出訊號	防水防護等級	型錄下載
RDP D5/200W	±5.0 mm	320 mV/V (AC/AC)	Submersible (可浸水全密封)	📄 D5W PDF

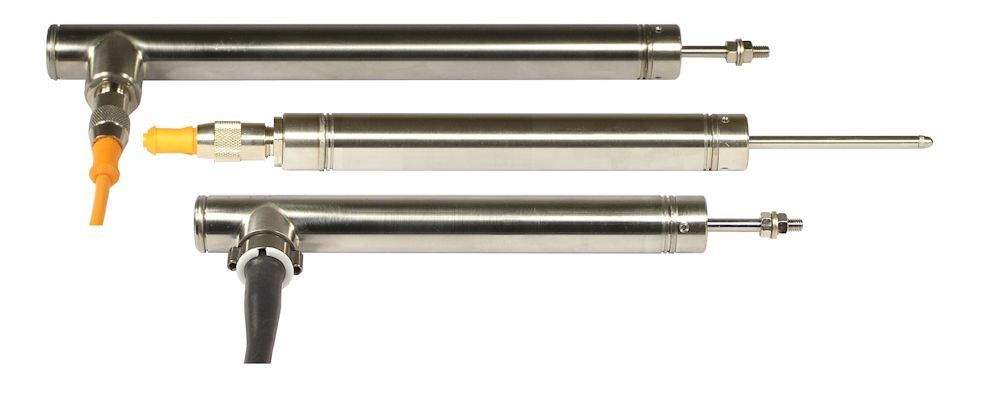

RDP ACW1000B	±25 mm	0.9 V/V (AC/AC)	Submersible (可浸水導向心軸)	📄 ACW PDF

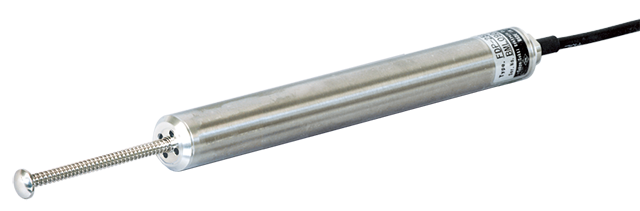

TML FDP-10A / 25A	10 mm / 25 mm	5 mV/V (10000 με) 應變輸出	耐水壓 1 MPa / IP68	📄 TML
TML FDP-50A / 100A	50 mm / 100 mm	7.5 mV/V (15000 με) 應變輸出	耐水壓 1 MPa / IP68	📄 TML

LVDT 位移計常見問題 FAQ

Q1：LVDT 與一般接觸式電阻尺相比，有哪些優勢？

傳統電位計電阻尺靠金屬碳刷滑動，容易磨損並產生跳動雜訊；而 LVDT 鐵芯在線圈內孔中懸空滑動，完全沒有機械接觸與摩擦，因此具備理論上無限解析度與數億次往復循環壽命，特別適合高頻微動與長期運轉監測。

Q2：交流輸出（AC/AC）與直流輸出（DC/DC）該如何選擇？

AC 交流型（D5/D6、GT、ACT）：本體耐溫耐震、體積最小，但需外接專用 LVDT 放大器進行交流激勵與訊號解調。
DC 直流型（DCV 0-10V、DCC 4-20mA）：內建放大晶片，24V 直流供電即可直連 PLC 或採樣卡，大幅節省系統配線與空間。

Q3：水下潛水與高水壓環境該如何選型？

潮濕環境或一般潛水測試可選用英國 RDP D5W / ACW 潛水系列；若屬於水利大壩、深水基坑或沉管隧道等深水高壓環境，推薦選用 日本 TML FDP-A 系列，具備全不銹鋼密封外殼，通過 1 MPa（約 100 米水深）耐水壓測試與 IP68 防護等級。

🔗 完整電感位移與資料擷取軟硬體整合方案

集研科技提供從前端位移感測器到後端多通道記錄儀的完整解決方案：

專用 LVDT 訊號調節放大器： 提供多通道高頻交流激勵、相位微調與高精度類比電壓/電流輸出。
多通道資料記錄儀 (DAQ)： 搭配日本 TML TDS 系列記錄儀或高速 DAQ，同步採樣應變、荷重、溫度與 LVDT 微米級位移。
專業選型與配件支援： 依現場空間提供萬向安裝夾具、氣壓驅動進退控制模組及專用延長線材。

需要 LVDT 位移計技術選型或專案報價？

告知我們您的量測行程、精準度要求、工作環境（常溫/水下耐壓）與輸出介面，集研科技工程團隊立即為您規劃。

✉️ 立即諮詢報價 💬 LINE 專家線上選型
