Q: IEPE 加速規與傳統電荷式（Charge Type）感測器有何不同？

IEPE 感測器內部已整合電荷或電壓放大電路，能直接輸出低阻抗電壓訊號，無需外接高成本的電荷放大器即可直連資料擷取系統。

Q: IEPE 感測器可以量測靜態重力（0 Hz）嗎？

不行。IEPE 屬於 AC 形式感測器，僅能量測動態加速度（如振動與衝擊），無法量測靜態加速度或重力加速度。

Q: IEPE 感測器的供電需求為何？

IEPE 需由恆流源（Current Source）供電，常見供電電流範圍為 2～20 mA，激勵電壓通常落在 18～30 VDC。

搜尋

顯示

圖示列表

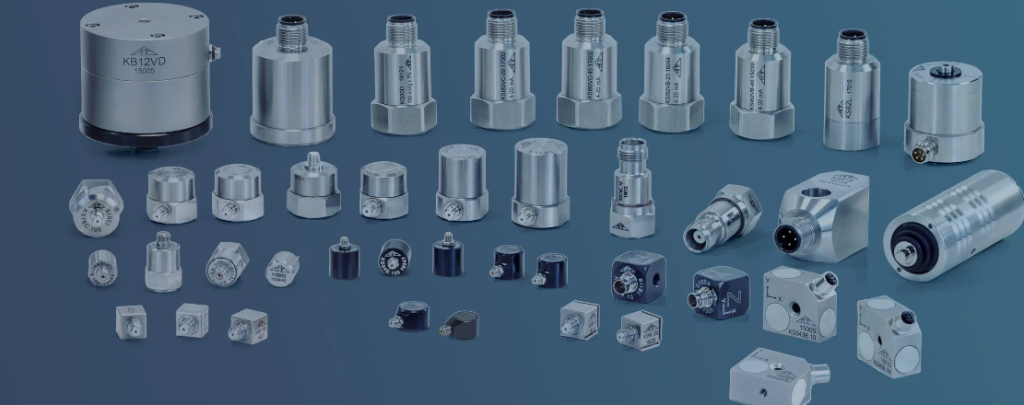

AC 形式－壓電式加速規（IEPE）整合通訊與量測方案

IEPE（Integrated Electronics Piezoelectric）為工業領域廣泛採用的標準壓電式加速規。感測器內部整合電荷或電壓放大電路，將壓電晶體產生的電荷訊號直接轉換為低阻抗電壓訊號輸出。相較於傳統電荷式感測器，IEPE 無需外接電荷放大器即可直連大多數資料擷取系統（DAQ）與分析儀器（如訊號記錄器、示波器、頻譜分析儀），大幅降低佈線成本與環境雜訊干擾。

IEPE 核心技術優勢

低阻抗電壓訊號輸出 內建放大電路直接將電荷轉為低阻抗電壓訊號，具備高度抗干擾能力。
簡化系統配線與架構 無須額外外接高成本的電荷放大器，可使用標準同軸電纜直連數據擷取設備。
標準化恆流源供電 採 2～20 mA 恆流源與 18～30 VDC 電壓供電，適合長距離工業現場傳送。
安裝與維運成本低 對電纜移動雜訊與電磁干擾不敏感，現場安裝簡易，維修保養更便利。

關鍵應用領域

機械診斷與健康監修

馬達、風機、幫浦、壓縮機等旋轉機械振動監測
產線設備預知保養（PdM）與異常診斷

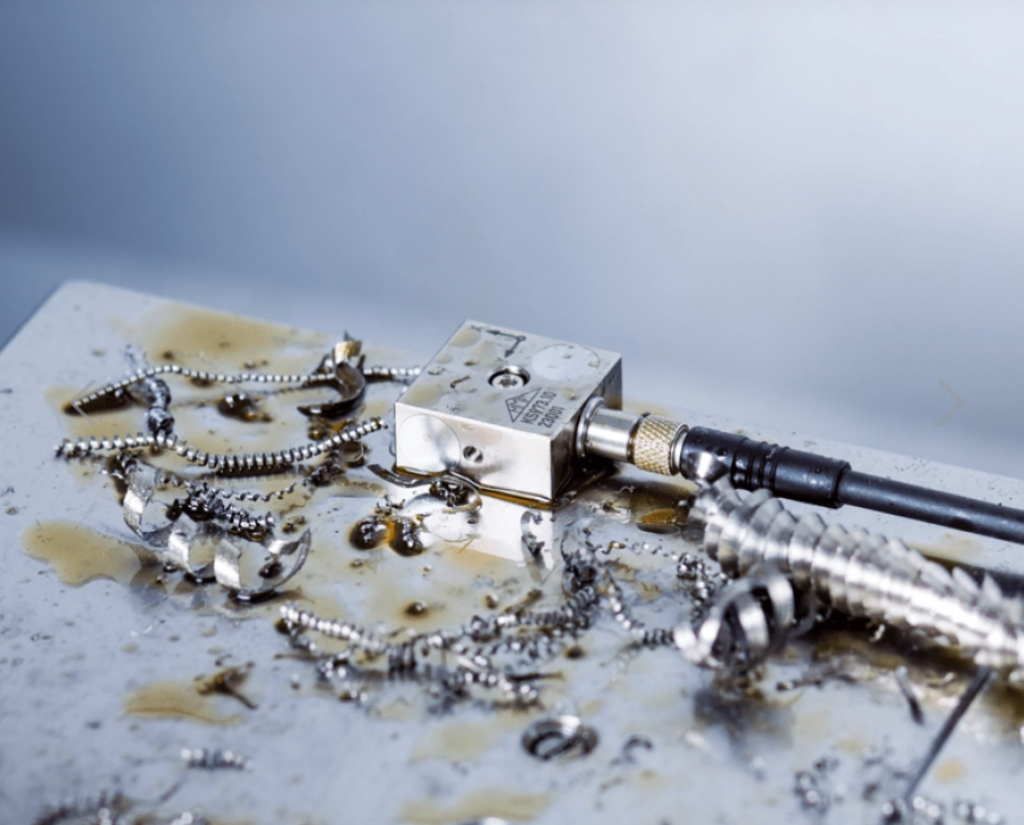

汽車工業測試 (NVH)

引擎振動測試與動態特性分析
車體結構動態分析（NVH）與道路耐久模擬

航空航太與結構工程

飛機發動機振動量測與結構模態分析
橋樑與建築物動態特性與地震工程測試

品牌	型號	量測範圍	靈敏度	響應頻率	型錄下載
MEAS	7100A 系列	±50 g ±500 g	100 mV/g 10 mV/g	0.5 - 10000 Hz (±1dB) 0.5 - 15000 Hz (±1dB)
	7101A 系列	±50 g ±500 g ±1000 g	100 mV/g 10 mV/g 5 mV/g	0.5 - 10000 Hz (±1dB) 0.5 - 10000 Hz (±1dB) 0.5 - 10000 Hz (±1dB)
	7102A 系列	±50 g ±100 g ±500 g ±2000 g	100 mV/g 50 mV/g 10 mV/g 2.5 mV/g	1 - 10000 Hz (±2dB) 0.8 - 10000 Hz (±2dB) 0.5 - 10000 Hz (±2dB) 0.5 - 11000 Hz (±2dB)
	7104A 系列	±50 g ±100 g ±500 g ±1000 g	100 mV/g 50 mV/g 10 mV/g 5 mV/g	0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB)
	7105A 系列	±50 g ±100 g ±500 g ±1000 g	100 mV/g 50 mV/g 10 mV/g 5 mV/g	0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB) 0.3 - 10000 Hz (±1dB)
	7108A 系列	±50 g ±500 g	100 mV/g 10 mV/g	0.5 - 10000 Hz (±2dB) 0.5 - 10000 Hz (±2dB)
	7109A 系列	±5000 g ±10000 g ±20000 g	1.00 mV/g 0.50 mV/g 0.25 mV/g	2 - 8000 Hz (±1dB) 2 - 10000 Hz (±1dB) 2 - 10000 Hz (±1dB)
	7114A 系列	±5 g ±10 g ±50 g	1000 mV/g 500 mV/g 100 mV/g	0.5 - 5000 Hz (±1dB) 0.5 - 6000 Hz (±1dB) 0.5 - 9000 Hz (±1dB)
	7120A 系列	±50 g ±500 g	100 mV/g 10 mV/g	0.3 - 6000 Hz (±1dB) 0.3 - 7000 Hz (±1dB)
	7202A 系列	±10 g ±50 g ±500 g	500 mV/g 100 mV/g 10 mV/g	0.6 - 8000 Hz (±1dB) 0.6 - 10000 Hz (±1dB) 0.6 - 20000 Hz (±1dB)
	7204A 系列	±10 g ±50 g ±500 g	500 mV/g 100 mV/g 10 mV/g	0.6 - 8000 Hz (±1dB) 0.6 - 10000 Hz (±1dB) 0.6 - 20000 Hz (±1dB)
	8101 系列	±40 g ±160 g	50.0 mV/g 12.5 mV/g	2 - 6000 Hz (±1dB) 2 - 6000 Hz (±1dB)

品牌	型號	量測範圍	靈敏度	響應頻率	型錄下載
MMF	KS90B 單軸 (Charge)	±5000 g	20 mV/g	27000 Hz (f3dB)
	KS901B10 單軸	±500 g	10 mV/g	0.25 - 28000 Hz (f3dB)
	KS901B100 單軸	±60 g	100 mV/g	0.2 - 23000 Hz (f3dB)
	KS76C10 單軸	±600 g	10 mV/g	0.12 - 33000 Hz (f3dB)
	KS76C100 單軸	±60 g	100 mV/g	0.13 - 24000 Hz (f3dB)
	KS77C10 單軸	±600 g	10 mV/g	0.12 - 33000 Hz (f3dB)
	KS77C100 單軸	±60 g	100 mV/g	0.13 - 24000 Hz (f3dB)
	KS91C 微小型	600 g	10 mV/g	0.3 - 37000 Hz (f3dB)
	KS96.10 微小型	±500 g	10 mV/g	0.2 - 18000 Hz (f3dB)
	KS96.100 微小型	±60 g	100 mV/g	0.15 - 13000 Hz (f3dB)
	KS97.10 微小型	±500 g	10 mV/g	0.2 - 18000 Hz (f3dB)
	KS97.100 微小型	±60 g	100 mV/g	0.15 - 13000 Hz (f3dB)
	KS98.10 微小型	±500 g	10 mV/g	0.2 - 16000 Hz (f3dB)
	KS98.100 微小型	±60 g	100 mV/g	0.15 - 11000 Hz (f3dB)
	KS94C10 微小型	600 g	10 mV/g	0.15 - 35000 Hz (f3dB)
	KS94C100 微小型	60 g	100 mV/g	0.3 - 28000 Hz (f3dB)
	KS94L 微小型	240 g	14 mV/g	0.3 - 22000 Hz (f3dB)
	KS95C10 微小型	600 g	10 mV/g	0.15 - 35000 Hz (f3dB)
	KS95C100 微小型	60 g	100 mV/g	0.3 - 28000 Hz (f3dB)
	KB12VD 高靈敏度	± 0.6 g	10000 mV/g	0.08 - 260 Hz (f3dB)
	KS48C 高靈敏度	±6 g	1000 mV/g	0.1 - 4000 Hz (f3dB)
	KS903B.10 三軸	600 g	10 mV/g	0.15 - 10000 / 22000 / 26000 Hz (f3dB) X/Y/Z
	KS903B.100 三軸	60 g	100 mV/g	0.15 - 7000 / 10000 / 12000 Hz (f3dB) X/Y/Z
	KS963.10 三軸	± 500 g	10 mV/g	0.2 - 18000 Hz (f3dB) X/Y/Z
	KS963.100 三軸	± 60 g	100 mV/g	0.2 - 22000 Hz (f3dB) X/Y/Z
	KS943B10 三軸	600 g	10 mV/g	0.15 - 10000 Hz (f3dB)
	KS943B100 三軸	60 g	100 mV/g	0.5 - 22000 Hz (f3dB)
	KS943L 三軸	240 g	14 mV/g	0.3 - 19000 Hz (f3dB)
	KS973.100 三軸	15 g	100 mV/g	0.15 Hz- 10 kHz (3dB)
	KS973.10 三軸	12.5 g	10 mV/g	0,2 Hz - 18 kHz (3dB)

品牌	型號	Sensitivity	Weight	Temperature Range	型錄下載
DJB Monoaxial IEPE 單軸	A/128/V 微小型	1mV/g 至 10mV/g (±10%)	0.19gm	-50°C to 200°C Max. Temp.
	A/127/V 微小型	1mV/g 至 100mV/g (±10%)	1.4gm	-50°C to 125°C
	A/124/E 微小型	1mV/g 至 200mV/g (±10%)	2gm	-55°C to 125°C
	A/123/E 通用型	1mV/g 至 250mV/g (±10%)	3.4-5.2gm	-55°C to 125°C
	A/122/V 通用型	10mV/g 至 500mV/g (±10%)	12gm	-55°C to 125°C
	A/120/V 通用型	10mV/g 至 1V/g (±10%)	12.5-27gm	-55°C to 125°C
	A/123/B 通用型	1mV/g up to 250mV/g (±10%)	4.8grams	-55°C to 125°C
	A/123/BT 通用型	1mV/g up to 250mV/g (±10%	4.8grams	-55°C to 125°C
	A/121/V 高靈敏度	100mV/g up to 3V/g (±10%)	90gm	-50°C to 125°C
	A/1600 地震微觀重力	1V/g up to 5V/g (±10%)	114.5gm	-50°C to 125°C
	A/1800 地震微觀重力	10V/g (±10%)	400-429gm	-50°C to 125°C
	A/120/CR	10mV/g or 100mV/g (±10%)	24gm	-50°C to 125°C
	A/161	0.5mV/g	10gm	-40°C to 121°C
	A/162	0.2mV/g	10gm	-40°C to 121°C
	A/163	0.1mV/g	16gm	-40°C to 121°C
	AF/100/10	100mV/g, 10mV/N	30grams	-40°C to 121°C
	AF/50/5	50mV/g 5mV/N	30gm	-40°C to 121°C
	A/140 低成本工業型	100mV/g (±10%)	85gm	-50°C to 120°C
	A/140/SC 低成本工業型	100mV/g (±10%)	149gm	-50°C to 120°C
	A/140/C 低成本工業型	100mV/g (±10%)	99gm	-50°C to 120°C

品牌	型號	Sensitivity	Weight	Temperature Range	型錄下載
DJB Triaxial IEPE 三軸	AT/18 微小型	1mV/g up to 10mV/g	1.2gm	-50°C to 200°C Max Temp
	AT/10 微小型	1mV/g up to 100mV/g	6.9gm	-50°C to 125°C
	AT/14 通用型	1mV/g up to 200mV/g	13-16.6gm	-50°C to 125°C
	AT/15 通用型	1mV/g up to 200mV/g	14.1gm	-50°C to 125°C
	AT/11 通用型	1mV/g up to 100mV/g	18.9gm	-50°C to 125°C
	AT/13 通用型	1mV/g up to 200mV/g	25.9gm	-50°C to 125°C
	A/136 通用型	1mV/g up to 200mV/g	24.9gm	-50°C to 125°C
	A/134 通用型	1mV/g up to 200mV/g	19-22gm	-50°C to 125°C
	A/131 通用型	10mV/g up to 500mV/g	19gm	-50°C to 125°C
	A/130 通用型	10mV/g up to 500mV/g	40.9gm	-50°C to 125°C
	A/133/V-3 - Flat base; A/133/V-10 Raised base 高溫型	1mV/g up to 250mV/g	38gm/46gm	-50°C to 900°C Max Temp WITH WATER FLOW

常見問題 FAQ

IEPE 加速規與傳統電荷式（Charge Type）感測器有何不同？ +

IEPE 感測器內部整合了電荷/電壓放大電路，能直接輸出低阻抗電壓訊號；傳統電荷式則輸出高阻抗電荷訊號，需要外接昂貴的電荷放大器且對電纜干擾敏感。IEPE 在工業現場與長距離配線上更加穩定簡易。

IEPE 感測器可以量測靜態重力（0 Hz）嗎？ +

不行。IEPE 屬於 AC 形式（交流耦合）感測器，主要用於動態加速度（如振動與衝擊），無法量測 0 Hz 的靜態加速度或重力加速度。

IEPE 感測器的供電需求為何？ +

IEPE 需由恆流源供電，常見供電電流範圍為 2～20 mA ，工作激勵電壓通常為 18～30 VDC，現今主流 DAQ 設備皆已整合內建供電。

需要專屬加速規選購建議與技術支援？

集研科技工程團隊提供專業感測器選型諮詢、訊號擷取規劃與現場安裝建議，歡迎隨時與我們聯繫。
