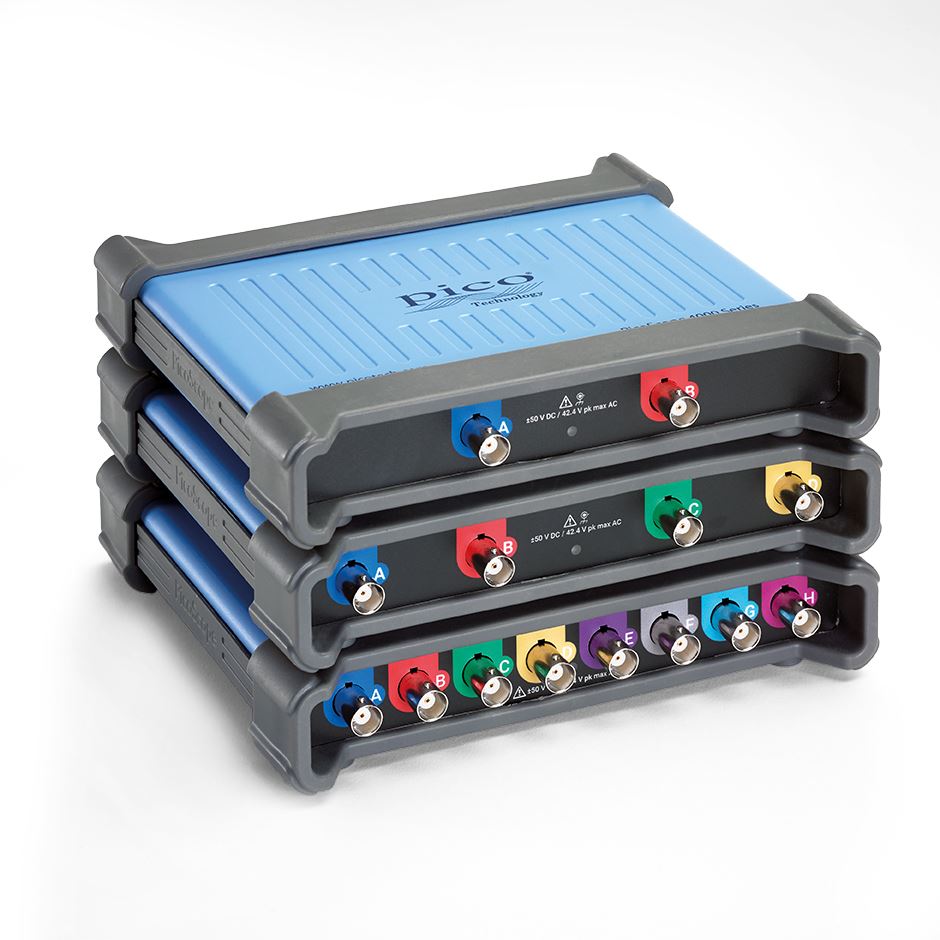

PicoScope 4000A系列 高解析度PC示波器
高效率精密測量的首選

型號：PicoScope 4224A/4424A/4444/ 4824A/4262

PicoScope 4000A示波器系列專為工程師而設計，不論您是從事電子設計、機械工程、音頻分析，還是其他精密測量應用，PicoScope 4000 系列都能滿足您的需求。
提供12至16位元的分辨率。擁有低噪聲和低失真的卓越性能，使得訊號保真度達到前所未有的水平。
提供2、4、8通道型號，使您能夠同時監測多個信號源，提高工作效率。這對於同時測量多個電路或系統參數的應用非常實用。
全部使用USB供電，多數型號內建的14位元可觸發信號發生器和80 MS/s 任意波形產生器，系列中還包括差動輸入模型，讓您能夠模擬各種信號，進行測試和驗證。
PicoScope 4000 系列的數位觸發功能，可捕獲您感興趣的特定事件。同時，內建串行匯流排解碼支援18種行業標準，使您能夠輕鬆分析數據匯流排通信。
高解析度PicoScope 4000A系列示波器特別適合於實驗室、現場檢修和各種研發試驗使用，它能全面滿足你的需求



主要特點：
高解析度： 12至16位元的超高分辨率，捕捉信號細節無遺。
低噪聲和低失真： 提供卓越的信號保真度，確保測量結果的準確性。
SuperSpeed USB 3.0 介面： 提供高速數據傳輸，最高達160 MS/s，方便易用的USB供電設計，無需額外電源。
任意波形發生器 ： 多數型號內建任意波形產生器，增加實驗彈性。
差動輸入模型： 部分型號支援差動輸入，應對更複雜的信號環境。

多通道選擇：提供2、4或8通道模型，滿足不同應用的需求。
內建信號發生器：具備14位可觸發的信號發生器和80 MS/s的任意波形產生器（AWG）。
深度記憶：256 MS的深度捕獲記憶體，讓您捕捉並分析長時間波形。
快速取樣：20 MHz頻寬和80 MS/s取樣速度，確保高效率的測量。




PicoScope 4000A系列示波器為高解析度、深儲存記憶體系列的第二代升級和擴展的產品
PicoScope 4000A系列示波器提供2、4和8通道型號，擁有12位元硬體解析度（透過軟體可以增強到16位元），256 MS深度捕獲暫存器，20 MHz頻寬，80 MS/s 取樣速度，高達70 dB的SFDR和內建的14位元可觸發信號產生器以及80 MS/s AWG。透過SuperSpeed USB 3.0接頭為儀器供電，並提供160 MS/s的傳輸速度。所有型號均可使用免費的PicoScope 6軟體控制，並提供免費的PicoSDK供程式語言開發使用，該套件可提供用戶開發客製化應用程式。這些示波器還可以與PicoLog 6數據紀錄軟體配合使用，以進行低速長時間不間斷的數據擷取。





多達8個高解析度通道
PicoScope 4000A示波器系列提供2、4、8個高解析度類比通道的選擇，您可以輕鬆查看音頻、超音波、震動和功率波、分析複雜系統的時序、並在多個通道上同時進行各種精密測量。PicoScope 4000A系列具有12位元的垂直解析度、20 MHz頻寬、256 MS緩衝暫存器和80 MS/s的取樣率，具有提供準確量測結果的能力。這些示波器最多具有8個通道，可以分析多個序列通訊，例如UARA、I 2C、SPI、CAN和LIN...等信號。

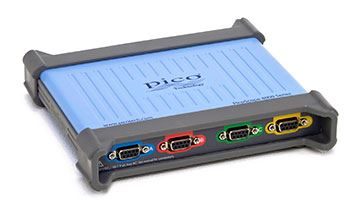

PicoScope 4444 示波器   高解析度差動USB示波器

PicoScope 4444 提供4個全差動高阻抗輸入，適用於非接地參考測量，確保高靈敏度和低噪聲
擁有20 MHz的頻寬，能夠準確捕捉高頻信號，適用於多種應用場景。
可靈活選擇12和14位的解析度，根據測量需求調整，確保測量的準確性。
擁有256 MS的深度存儲，可捕捉並保存大量波形數據，方便後續分析。
差動輸入設計有助於拒絕共模噪聲，確保測量結果的可靠性。
每個通道都配備智能探針接口，可檢測和識別兼容的探針，根據需要為其供電。
PicoScope 4444 適用於多種應用場景，包括非接地參考測量、單相和三相電壓電流的安全探測、移動和物聯網設備功耗測量、電力質量測試、開關電源設計、混合和電動車輛設計、馬達驅動和逆變器、生物醫學電子學等。



應用：
電源供應起動順序、多通道音頻系統、多傳感器系統、多相驅動和控制、預測/預防性維護、複雜嵌入式系統開發、電源諧波分析、振動分析和診斷、長時間波形捕獲、、音頻分析、機器監控、馬達狀態監控、基於模型的電壓和電流系、紅外熱成像



PicoScope 4000A系列  規格比較表

型號 通道數 頻寬 取樣率 解析度 緩衝記憶體 型錄

PicoScope 4224A

2個通道

20 MHz

80 MS/s

12 位 (16 位)

256 MS

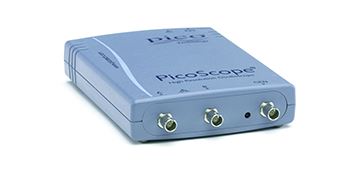

PicoScope 4262(VHRO)

2個通道 + 外部觸發 +
 任意波形發生器

5 MHz

10 MS/s

16 位 (20 位)

16 MS

PicoScope  4424A

4通道

20 MHz

80 MS/s

12 位 (16 位)

256 MS

PicoScope 4444

4個通道

20 MHz

400 MS/s

12 位 (14 位)

256 MS

PicoScope 4824A

8個通道

20 MHz

80 MS/s

12 位 (16 位)

256 MS
備註: 取樣率為每通道使用 USB3.0




集研科技Pchome 線上網拍賣場最優惠價，點擊下方連結，即可前往選購



PicoScope 4444 示波器 高解析度差動USB示波器

PicoScope 4444 示波器 高解析度差動USB示波器
